行業背景

近年來，在國家政策引導與技術革新驅動的雙重作用下，鋰電產業保持快速增長態勢，產業規模持續擴大，同時新能源產業工廠鋰電池生產線對于電的依賴性很高，因而對供電設備的可靠性提出了很高的要求。作為廠房平面配電的重要電力傳輸設備，當密集型母線槽因制造、運輸及安裝不良等原因引起觸頭接觸不良，接觸電阻變大，出現觸頭溫升過高，甚至停電、燒毀等故障時，對工廠生產線的安全生產，對企業的經濟效益影響很大。

但是目前看來，針對密集型母線槽的運維，傳統方式是運維人員每月巡檢一次，通過手持式紅外測溫槍，對母線槽連接處進行抽檢，這樣的運維方式效率很低，增加了大量的運維工作量，并且高壓母線槽設備一般架設在幾米的高度，空間封閉狹小，很多時候無法進行人工巡查測溫。傳統的測溫方式無法有效地解決上述問題，存在很大的安全隱患。

所以，母線槽溫度監控系統應運而生，溫度監控系統可以對密集型母線槽的早期故障缺陷做出可靠的預測，通過多種算法邏輯，提前解除過熱故障。能使預防性試驗維修提高到預知狀態檢修，減少停電次數，提高母線槽供電的可靠性。

安科瑞AMB300系列母線槽紅外測溫解決方案，這是一款非接觸式紅外測溫裝置，能夠解決母線槽溫升過高的問題，實時把連接器中每相溫度數據上傳后臺，提示管理人員應對報警點予以重視或采取必要的預防措施。

項目概述

該鋰電廠房項目位于廣東省，占地面積約13萬平方米，總建筑面積30多萬平方米,共規劃辦公研發樓2棟、廠房7棟、宿舍3棟。項目主要建設內容包括：建設年產1.8億只數碼產品聚合物鋰電池生產線、1.8億只無線藍牙耳機鋰電池生產線，項目能耗量和主要能效指標：項目建成投產后，年綜合能耗不高于33140噸標準煤（當量值），其中年電力消耗量不高于17066萬千瓦時、天然氣消耗量不高于990萬立方米；項目單位產品綜合能耗不高于306.85千克標準煤/萬安時。

該項目共計兩百多個測溫點，應用了我司AMB300系列母線槽紅外測溫解決方案，這是一款非接觸式紅外測溫裝置，該系統能夠解決母線槽安全測溫、正確測溫問題，實時把連接器中每相溫度數據上傳后臺，實行監測、預警信息，提示管理人員應對報警點予以重視或采取必要的預防措施。

實施方案

3.1 應用方案

此母線槽紅外測溫解決方案由紅外測溫模塊，紅外采集器，電源模塊組成。該系統通過RS485線與后臺監控進行通信（如下圖），系統設計遵循國際標準Modbus-RTU傳輸規約，安全性、可靠性和開放性都得到了很大地提高。RS-485作為一種串行通信的接口具有傳輸距離長、速度較高、電平兼容性好、使用靈活方便、成本低廉和可靠度高等特點，與無線通信方式相比，具有價格低、抗共模干擾能力強等優點。

母線槽測溫系統組網方案圖

3.2 功能模塊

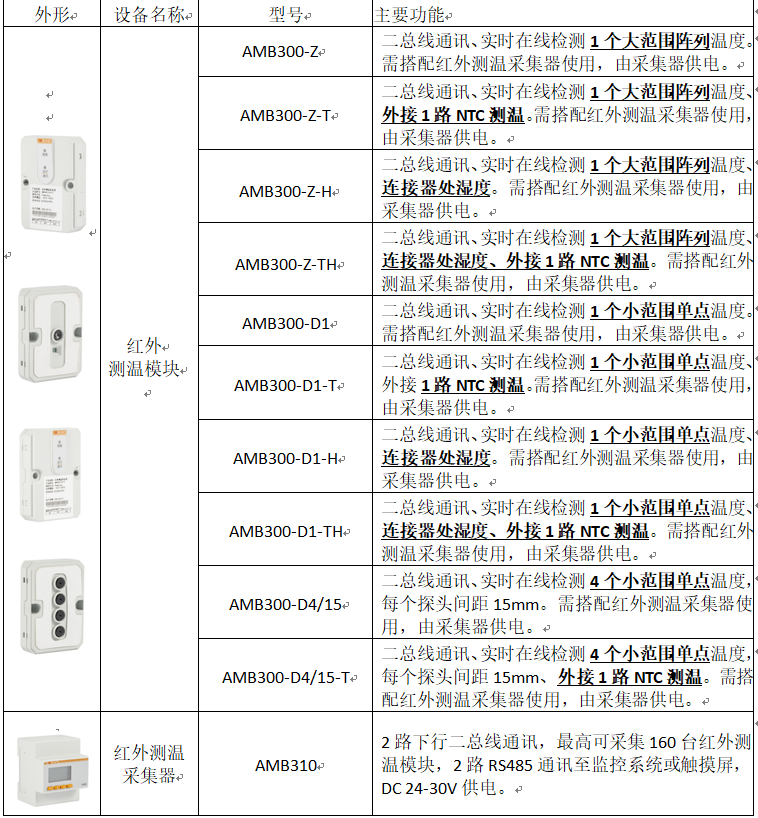

3.2.1 產品選型

3.2.2 測溫原理

AMB300-D4 AMB300-D1 AMB300-Z

3.2.3 測溫模塊安裝方式

3.2.4 接線示意

現場圖片

資質文件

結語

安科瑞AMB300系列母線槽紅外測溫解決方案通過監測母線槽連接處溫度的運行情況，可有效保障電網電力運行的可靠性、安全性、穩定性，提高管理效率，降低故障發生率，減少經濟損失。
