在由眾多發電、輸電、變電、配電及用電設備連而成的電力系統中，為避免因溫度過高，導致設備老化，設備燒壞，供電中斷，一次設備起火爆炸等嚴重事故。因此，對各電氣節點進行長期的溫度監測能避免因嚴重故障而造成用戶的人身傷害及經濟損失。
為此，我司為客戶提供一套完善的溫度監測方案。在高、低壓電力系統中對各電氣節點的溫度進行準確地監測，確保電力系統安全、穩定、可靠地運行。
低壓開關柜出線電纜溫度電流監測
應用場景

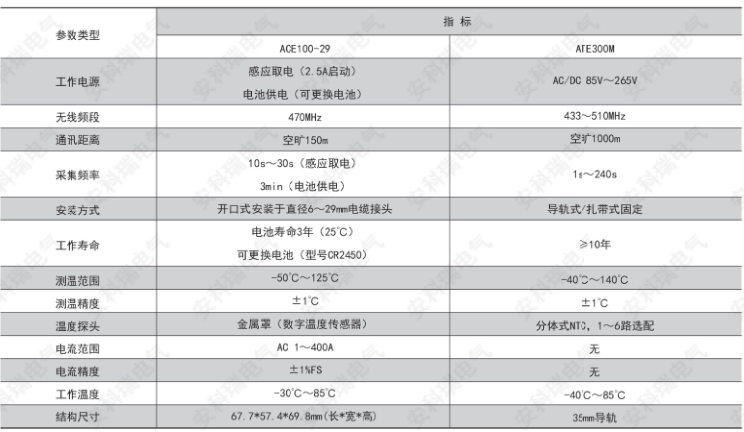

低壓開關柜出線電纜接頭處有接觸電阻，當通過的電流較大時，容易發熱，應作為主要監測對象。出于安全角度，推薦使用無線溫度及電流全面監測。將ACE140安裝在出線電纜上，將采集到的溫度和電流數據，通過無線信號傳輸?shù)紸TC600-C無線測溫收發器，還可以搭配ATP系列觸摸屏本地顯示溫度和電流。

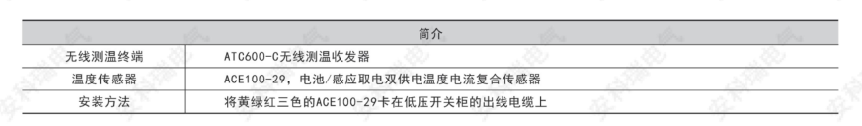

產品方案

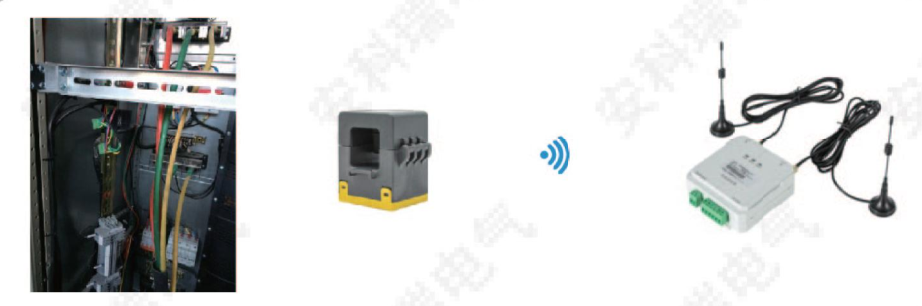

安裝圖片
產品介紹

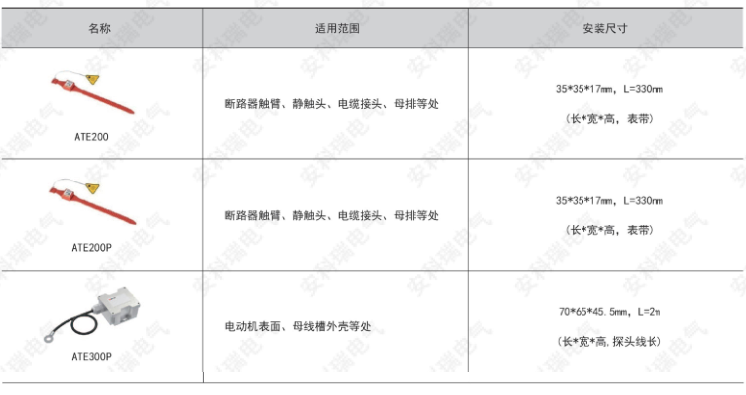

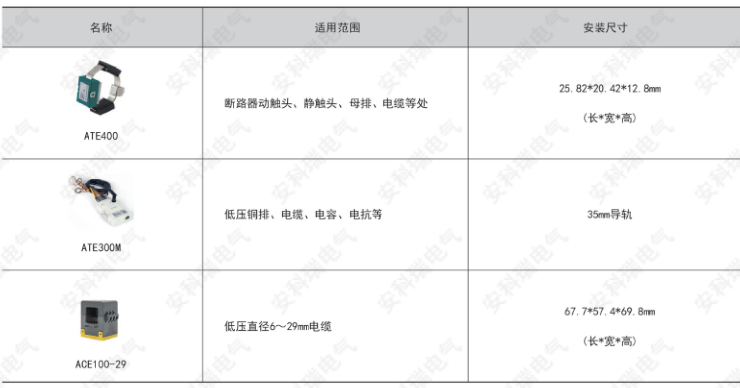

無線測溫傳感器
ATE系列無線測溫傳感器是一種直接固定安裝于發熱部位的溫度采集傳感器，通過無線方式將溫度數據發射給接收單元。

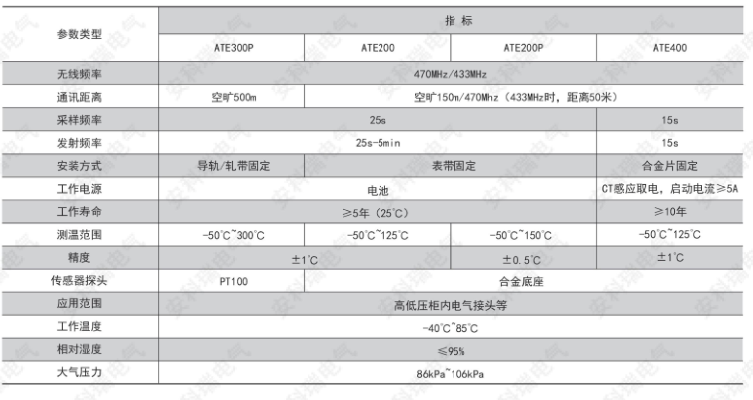

技術參數

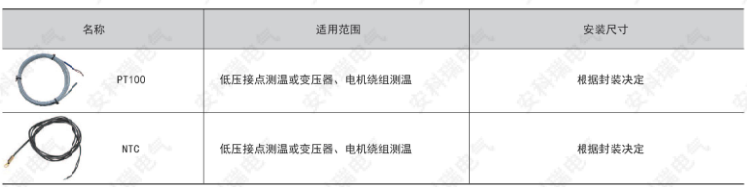

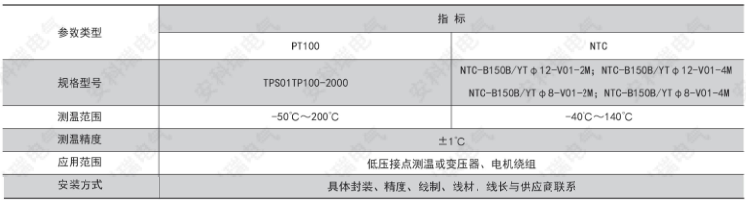

有線測溫傳感器
有線測溫傳感器安裝于低壓柜接點或變壓器繞組、電機繞組的測溫，采集溫度量并通過有線方式傳輸?shù)膫鞲衅鳌?/p>

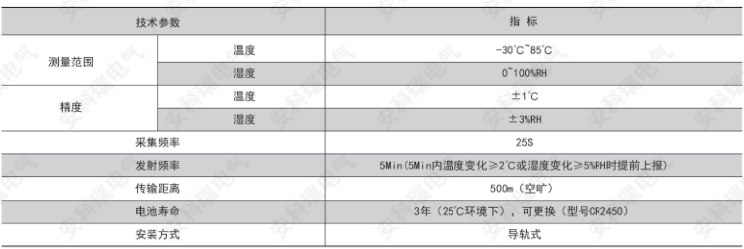

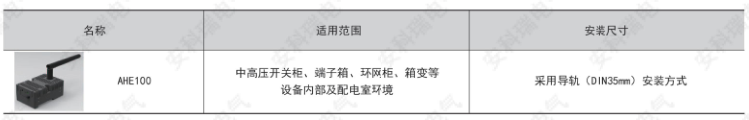

無線溫濕度傳感器
AHE100無線溫濕度傳感器主要用于中高壓開關柜、端子箱、環網柜、箱變等設備內部及配電室環境的溫濕度的檢測。模塊采用專用外殼，通風效果好，外觀精致，能有效保護內部元件，提高使用壽命。

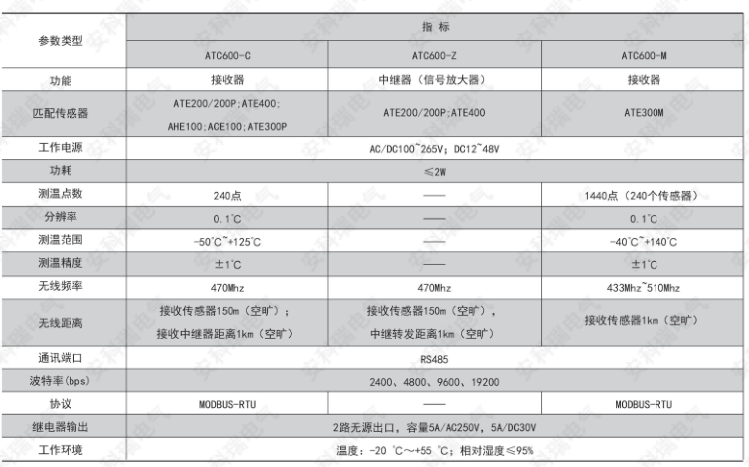

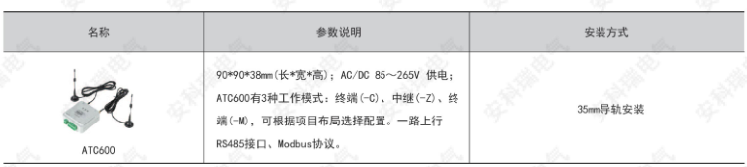

測溫接收器
ATC系列收發器是一款帶有1路RS485串行通訊接口的溫度收發器，可同時接收ATE系列無線測溫傳感器發射的數據，并將采集到的數據通過RS485總線上傳到監控中心。

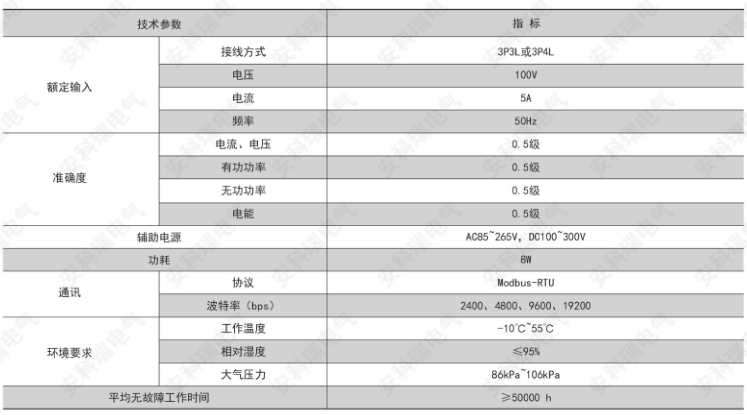

ARTM-Pn無線測溫裝置
ARTM-Pn無線測溫裝置可以單獨安裝在高壓柜、低壓抽屜柜內，每臺裝置可以接收60個傳感器的數據，傳感器型號可選配ATE100M、ATE200、ATE200P、ATE400。裝置配有全電參量測量，2路繼電器輸出，支持高溫告警和超高溫告警信號輸出，裝置還帶有1路RS485串行通訊接口，可將采集到的溫度數據上傳到監控中心。
測溫系統
概述
Acrel-2000T無線測溫監控系統通過RS-485總線或以太網與間隔層的設備直接進行通信，系統設計遵循國際標準IEG6C870-5-103、IEC60870-5-104、Modbus RTU、Modbus TCP等專輸規約，安全性、可靠性和開放性都得到了提高。系統具有遙信、遙測、通控、遙調、遙設、事件報警、曲線、棒圖、報表和用戶管理功能。可以監控?zé)o線測溫系統的設備運行狀況，實現快速報警響應，預防嚴重故障發生。
系統參數
■硬件：內存4G, 硬盤500G, 以太網口。
■顯示器：21寸，分辨率1280*1024。
■操作系統： Windows 764位簡體中文旗艦版。
■數據庫系統： Microeoft SQL Server 2008 R2。
■通記協議： IEC 60870-5-103、IEC 60870-5-104、Modbus RTU、Modbus TCP等國際標準通信規約
系統功能

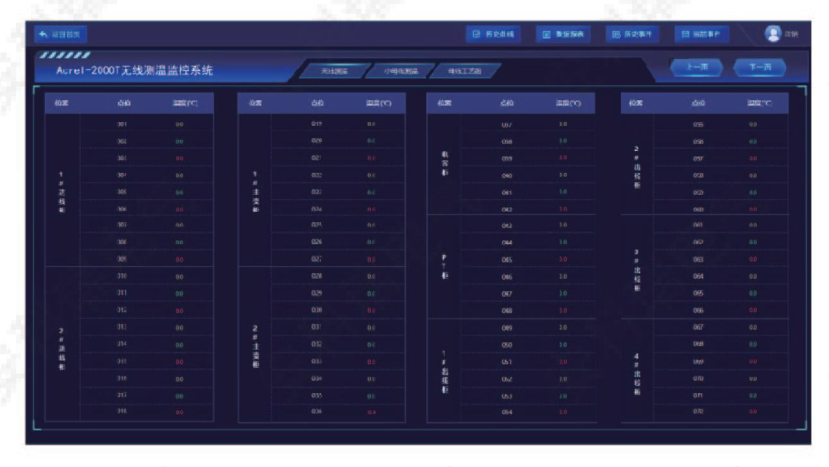

■實時監測：以配電一次圖的形式直觀顯示各測溫節點的溫度數據及有關故障、告警等信息
■ 溫度查詢：溫度歷史曲線、溫度實時曲線、實時數據查詢
■運行報表：查詢各回路設備運行溫度報表
■實時報警：溫度絕對值報警、相間溫差告警、溫升告警、溫度突變告警

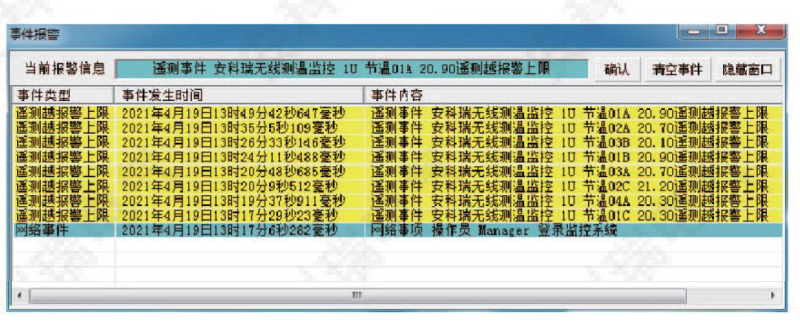

■ 報 警 方 式 ： 彈 出 事 件 報 警 窗 口 、 實 時 語 音 報 警 、 短 信 告 警
■ 歷 史 事 件 查 詢 ： 對 所 有 告 警 事 件 記 錄 進 行 存 儲 和 管 理 ， 方 便 用 戶 進 行 查 詢 統 計 、 事 故 分 析
■ 用 戶 權 限 管 理 ： 為 保 障 系 統 安 全 穩 定 運 行 ， 設 置 了 用 戶 權 限 管 理 功 能
■ 定 值 設 置 ： 用 于 修 改 高 溫 定 值 、 超 溫 定 值

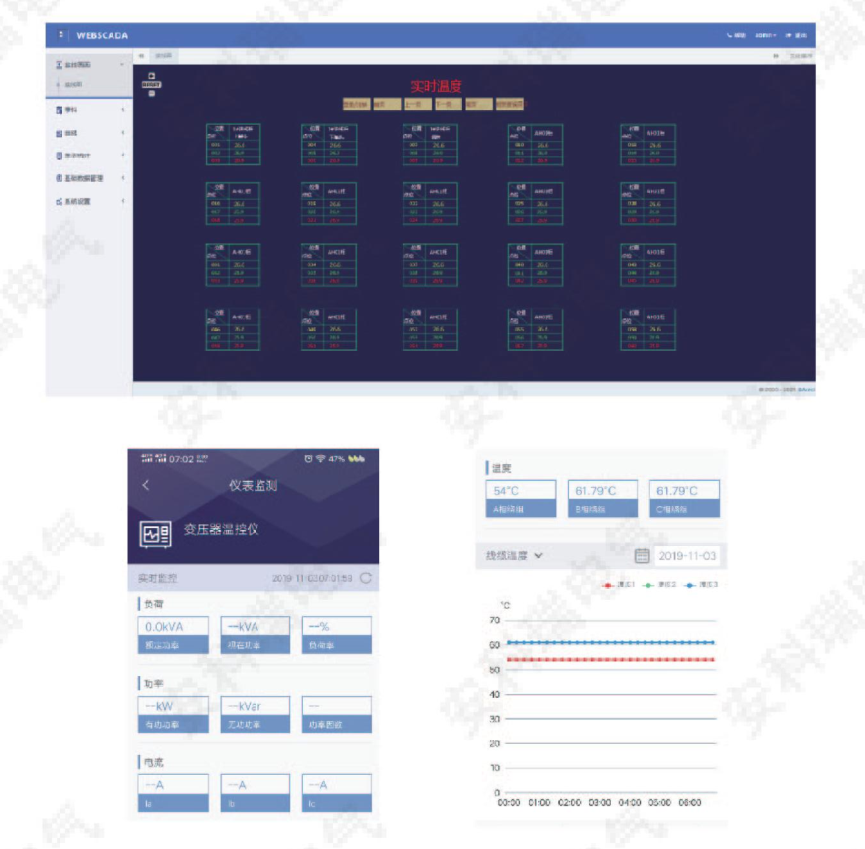

■ 可 選Web 平 臺 /APP 服務器
