0.引言
隨著新型電力系統已經正式邁入“路徑設計”及“方法論實施”的關鍵階段。2023年7月11日，習近平總書記主持召開全面深化改革委員會二次會議，審議通過了《關于深化電力體制改革加快構建新型電力系統的指導意見》，強調要科學合理設計新型電力系統建設路徑。同日《中國電力報》刊發電網有限公司辛保安董事長署名文章“新型電力系統構建方法論研究”，闡釋新型電力系統構建中的關鍵難點。可以肯定的是，在新型電力系統建設的不同階段，儲能技術都將持續發揮重要作用，非常有必要在頂層設計的基礎上，完善儲能系統的理論方法，促進儲能數字化智能化（簡稱數智化）技術創新，服務好支撐電源側高比例可再生能源廣泛接入、電網側資源安全高效靈活配置、負荷側多元負荷需求的戰略目標。
1.開發背景
當基于上述背景，《供用電》邀請我們共同策劃了“新型電力系統下的儲能技術”專題，組織了5篇技術論文。面向數智化發展的電化學儲能電站創新應用新需求與新挑戰，中國電力科學研究院有限公司李相俊等在分析我國電化學儲能技術發展現狀的基礎上，提出了儲能電池、儲能變流器、儲能電站的數智化應用新思路與新方法，并展望了電化學儲能電站數字化智能化應用前景；針對愈加復雜的微電網黑啟動問題，北京信息科技大學劉佳豪等綜合考慮儲能荷電狀態及分布式電源出力不確定性的影響，提出了一種基于分布式電源黑啟動能力在線評估的微電網動態黑啟動策略，該策略可避免電源實際出力小于負荷需求而導致黑啟動失敗，也可減少電源實際出力過剩而導致的能源浪費；針對電池儲能電站中鋰離子電池的安全風險與優化運行問題，中國電力科學研究院有限公司李焓寧等兼顧電池儲能單元的荷電狀態、健康狀態和安全狀態，提出了一種電池儲能電站能量管理策略，該策略保證了儲能系統的安全運行，具有良好的荷電狀態平衡效果，且電池儲能電站能夠更好地參與電力系統調度；針對改善風力發電出力特
性的問題，國網福建省電力有限公司電力科學研究院陳金玉等提出了一種面向功率平抑的風-儲系統魯棒模型預測控制技術，相比于其他技術，所提魯棒模型預測控制策略對風電波動的平抑效果更佳，且對不同水平的風電預測誤差具有更強的適應性；針對電壓暫降防治問題，國網湖北省電力有限公司電力科學研究院劉曼佳等提出了一種基于構網型儲能變流器的電壓暫降分級治理策略，該策略能夠有效支撐并網點電壓，保證了工業園區重要敏感負荷的穩定運行。
2.安科瑞Acrel-2000ES儲能能量管理系統解決方案
2.1概述
安科瑞Acrel-2000ES儲能能量管理系統具有完善的儲能監控與管理功能，涵蓋了儲能系統設備(PCS、BMS、電表、消防、空調等)的詳細信息，實現了數據采集、數據處理、數據存儲、數據查詢與分析、可視監控、報警管理、統計報表等功能。在高級應用上支持能量調度，具備計劃曲線、削峰填谷、需量控制、備用電源等控制功能。系統對電池組性能進行實時監測及歷史數據分析、根據分析結果采用智
能化的分配策略對電池組進行充放電控制，優化了電池性能，提高電池壽命。系統支持Windows操作系統，數據庫采用SQLServer。本系統既可以用于儲能一體柜，也可以用于儲能集裝箱，是專門用于儲能設備管理的一套軟件系統平臺。
2.2適用場合
系統可應用于城市、高速公路、工業園區、工商業區、居民區、智能建筑、海島、無電地區可再生能源系統監控和能量管理需求。
2.2.1工商業儲能四大應用場景
1）工廠與商場：工廠與商場用電習慣明顯，安裝儲能以進行削峰填谷、需量管理，能夠降低用電成本，并充當后備電源應急；
2）光儲充電站：光伏自發自用、供給電動車充電站能源，儲能平抑大功率充電站對于電網的沖擊；
3）微電網：微電網具備可并網或離網運行的靈活性，以工業園區微網、海島微網、偏遠地區微網為主，儲能起到平衡發電供應與用電負荷的作用；
4）新型應用場景：工商業儲能積極探索融合發展新場景，已出現在數據、5G基站、換電重卡、港口岸電等眾多應用場景。

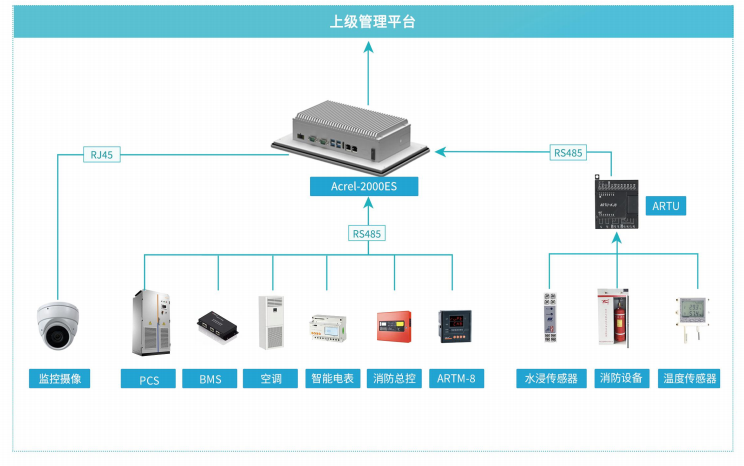

2.3系統結構
2.4.1實時監測
微電網能量管理系統人機界面友好，應能夠以系統一次電氣圖的形式直觀顯示各電氣回路的運行狀態，實時監測各回路電壓、電流、功率、功率因數等電參數信息，動態監視各回路斷路器、隔離開關等合、分閘狀態及有關故障、告警等信號。其中，各子系統回路電參量主要有：三相電流、三相電壓、總有功功率、總無功功率、總功率因數、頻率和正向有功電能累計值；狀態參數主要有：開關狀態、斷路器故障脫扣告警等。
系統應可以對分布式電源、儲能系統進行發電管理，使管理人員實時掌握發電單元的出力信息、收益信息、儲能荷電狀態及發電單元與儲能單元運行功率設置等。
系統應可以對儲能系統進行狀態管理，能夠根據儲能系統的荷電狀態進行及時告警，并支持定期的電池維護。
微電網能量管理系統的監控系統界面包括系統主界面，包含微電網光伏、風電、儲能、充電樁及總體負荷組成情況，包括收益信息、天氣信息、節能減排信息、功率信息、電量信息、電壓電流情況等。根據不同的需求，也可將充電，儲能及光伏系統信息進行顯示。
圖2系統主界面
子界面主要包括系統主接線圖、光伏信息、風電信息、儲能信息、充電樁信息、通訊狀況及一些統計列表等。
2.4.2光伏界面
圖3光伏系統界面
本界面用來展示對光伏系統信息，主要包括逆變器直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、并網柜電力監測及發電量統計、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、輻照度/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
2.4.3儲能界面
圖4儲能系統界面
本界面主要用來展示本系統的儲能裝機容量、儲能當前充放電量、收益、SOC變化曲線以及電量變化曲線。
圖5儲能系統PCS參數設置界面
本界面主要用來展示對PCS的參數進行設置，包括開關機、運行模式、功率設定以及電壓、電流的限值。
圖6儲能系統BMS參數設置界面
本界面用來展示對BMS的參數進行設置，主要包括電芯電壓、溫度保護限值、電池組電壓、電流、溫度限值等。
圖7儲能系統PCS電網側數據界面
本界面用來展示對PCS電網側數據，主要包括相電壓、電流、功率、頻率、功率因數等。
圖8儲能系統PCS交流側數據界面
本界面用來展示對PCS交流側數據，主要包括相電壓、電流、功率、頻率、功率因數、溫度值等。同時針對交流側的異常信息進行告警。
圖9儲能系統PCS直流側數據界面
本界面用來展示對PCS直流側數據，主要包括電壓、電流、功率、電量等。同時針對直流側的異常信息進行告警。
圖10儲能系統PCS狀態界面
本界面用來展示對PCS狀態信息，主要包括通訊狀態、運行狀態、STS運行狀態及STS故障告警等。
圖11儲能電池狀態界面
本界面用來展示對BMS狀態信息，主要包括儲能電池的運行狀態、系統信息、數據信息以及告警信息等，同時展示當前儲能電池的SOC信息。
圖12儲能電池簇運行數據界面
本界面用來展示對電池簇信息，主要包括儲能各模組的電芯電壓與溫度，并展示當前電芯大、小電壓、溫度值及所對應的位置。
2.4.4風電界面
圖13風電系統界面
本界面用來展示對風電系統信息，主要包括逆變控制一體機直流側、交流側運行狀態監測及報警、逆變器及電站發電量統計及分析、電站發電量年有效利用小時數統計、發電收益統計、碳減排統計、風速/風力/環境溫濕度監測、發電功率模擬及效率分析；同時對系統的總功率、電壓電流及各個逆變器的運行數據進行展示。
2.4.5充電樁界面
圖14充電樁界面
本界面用來展示對充電樁系統信息，主要包括充電樁用電總功率、交直流充電樁的功率、電量、電量費用，變化曲線、各個充電樁的運行數據等。
2.4.6視頻監控界面
圖15微電網視頻監控界面
本界面主要展示系統所接入的視頻畫面，且通過不同的配置，實現預覽、回放、管理與控制等。
2.4.7發電預測
系統應可以通過歷史發電數據、實測數據、未來天氣預測數據，對分布式發電進行短期、超短期發電功率預測，并展示合格率及誤差分析。根據功率預測可進行人工輸入或者自動生成發電計劃，便于用戶對該系統新能源發電的集中管控。
圖16光伏預測界面
2.4.8策略配置
系統應可以根據發電數據、儲能系統容量、負荷需求及分時電價信息，進行系統運行模式的設置及不同控制策略配置。如削峰填谷、周期計劃、需量控制、有序充電、動態擴容等。
圖17策略配置界面
2.4.9運行報表
應能查詢各子系統、回路或設備指定時間的運行參數，報表中顯示電參量信息應包括：各相電流、三相電壓、總功率因數、總有功功率、總無功功率、正向有功電能等。
2.4.10實時報警
應具有實時報警功能，系統能夠?qū)Ω髯酉到y(tǒng)中的逆變器、雙向變流器的啟動和關閉等遙信變位，及設備內部的保護動作或事故跳閘時應能發出告警，應能實時顯示告警事件或跳閘事件，包括保護事件名稱、保護動作時刻；并應能以彈窗、聲音、短信和電話等形式通知相關人員。
圖19實時告警
2.4.11歷史事件查詢
應能夠?qū)b信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數、電芯溫度（鋰離子電池）、壓力（液流電池）、光照、風速、氣壓越限等事件記錄進行存儲和管理，方便用戶對系統事件和報警進行歷史追溯，查詢統計、事故分析。
2.4.12電能質量監測
應可以對整個微電網系統的電能質量包括穩態狀態和暫態狀態進行持續監測，使管理人員實時掌握供電系統電能質量情況，以便及時發現和消除供電不穩定因素。
1）在供電系統主界面上應能實時顯示各電能質量監測點的監測裝置通信狀態、各監測點的A/B/C相電壓總畸變率、三相電壓不平衡度百分百和正序/負序/零序電壓值、三相電流不平衡度百分百和正序/負序/零序電流值；
2）諧波分析功能：系統應能實時顯示A/B/C三相電壓總諧波畸變率、A/B/C三相電流總諧波畸變率、奇次諧波電壓總畸變率、奇次諧波電流總畸變率、偶次諧波電壓總畸變率、偶次諧波電流總畸變率；應能以柱狀圖展示2-63次諧波電壓含有率、2-63次諧波電壓含有率、0.5～63.5次間諧波電壓含有率、0.5～63.5次間諧波電流含有率；
3）電壓波動與閃變：系統應能顯示A/B/C三相電壓波動值、A/B/C三相電壓短閃變值、A/B/C三相電壓長閃變值；應能提供A/B/C三相電壓波動曲線、短閃變曲線和長閃變曲線；應能顯示電壓偏差與頻率偏差；
4）功率與電能計量：系統應能顯示A/B/C三相有功功率、無功功率和視在功率；應能顯示三相總有功功率、總無功功率、總視在功率和總功率因素；應能提供有功負荷曲線，包括日有功負荷曲線（折線型）和年有功負荷曲線（折線型）；
5）電壓暫態監測：在電能質量暫態事件如電壓暫升、電壓暫降、短時中斷發生時，系統應能產生告警，事件能以彈窗、閃爍、聲音、短信、電話等形式通知相關人員；系統應能查看相應暫態事件發生前后的波形。
6）電能質量數據統計：系統應能顯示1min統計整2h存儲的統計數據，包括均值、大值、小值、95%概率值、方均根值。
7）事件記錄查看功能：事件記錄應包含事件名稱、狀態（動作或返回）、波形號、越限值、故障持續時間、事件發生的時間。
圖21微電網系統電能質量界面
2.4.13遙控功能
應可以對整個微電網系統范圍內的設備進行遠程遙控操作。系統維護人員可以通過管理系統的主界面完成遙控操作，并遵循遙控預置、遙控返校、遙控執行的操作順序，可以及時執行調度系統或站內相應的操作命令。
圖22遙控功能
2.4.14曲線查詢
應可在曲線查詢界面，可以直接查看各電參量曲線，包括三相電流、三相電壓、有功功率、無功功率、功率因數、SOC、SOH、充放電量變化等曲線。
圖23曲線查詢
2.4.15統計報表
具備定時抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，即該節點進線用電量與各分支回路消耗電量的統計分析報表。對微電網與外部系統間電能量交換進行統計分析；對系統運行的節能、收益等分析；具備對微電網供電可靠性分析，包括年停電時間、年停電次數等分析；具備對并網型微電網的并網點進行電能質量分析。
2.4.16網絡拓?fù)鋱D
系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構；可在線診斷設備通信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。
圖25微電網系統拓?fù)浣缑?/p>
本界面主要展示微電網系統拓?fù)?，包括系統的組成內容、電網連接方式、斷路器、表計等信息。
2.4.17通信管理
可以對整個微電網系統范圍內的設備通信情況進行管理、控制、數據的實時監測。系統維護人員可以通過管理系統的主程序右鍵打開通信管理程序，然后選擇通信控制啟動所有端口或某個端口，快速查看某設備的通信和數據情況。通信應支持ModbusRTU、ModbusTCP、CDT、IEC60870-5-101、IEC60870-5-103、IEC60870-5-104、MQTT等通信規約。
圖26通信管理
2.4.18用戶權限管理
應具備設置用戶權限管理功能。通過用戶權限管理能夠防止未經授權的操作（如遙控操作，運行參數修改等）。可以定義不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。
圖27用戶權限
2.4.19故障錄波
應可以在系統發生故障時，自動準確地記錄故障前、后過程的各相關電氣量的變化情況，通過對這些電氣量的分析、比較，對分析處理事故、判斷保護是否正確動作、提高電力系統安全運行水平有著重要作用。其中故障錄波共可記錄16條，每條錄波可觸發6段錄波，每次錄波可記錄故障前8個周波、故障后4個周波波形，總錄波時間共計46s。每個采樣點錄波至少包含12個模擬量、10個開關量波形。
圖28故障錄波
2.4.20事故追憶
可以自動記錄事故時刻前后一段時間的所有實時掃描數據，包括開關位置、保護動作狀態、遙測量等，形成事故分析的數據基礎。
用戶可自定義事故追憶的啟動事件，當每個事件發生時，存儲事故前10個掃描周期及事故后10個掃描周期的有關點數據。啟動事件和監視的數據點可由用戶指定和隨意修改。
圖29事故追憶
3.系統硬件配置清單
4.結語
綜上所述，本專題重點圍繞儲能數字化智能化應用、建模仿真、運行控制、黑啟動等議題，擬通過理論研究、方法推廣、產業協同等方式，把握儲能系統功能定位和發展趨勢，為儲能參與支撐新型電力系統“兩保一促”等提供一定應用思路。展望未來，為促進儲能技術的健康、有序發展，不僅可以通過深刻把握新型電力系統的構建邏輯，開展儲能發展的方法論研究；還應通過推動儲能的技術創新，深化新型電力系統落地與實踐。建議持續關注新型電力系統中的儲能規劃評估、集成運行及新型裝備技術發展，并在多能互補系統、超大規模儲能電站、多類型儲能聯合應用、源網荷儲協同優化等領域取得新的突破。
