1. 背景
隨著社會經濟的飛速發展，社會電氣化程度不斷提高，用電負荷過大、線路短路等原因?qū)е码姎饣馂?zāi)發生越來越頻繁，使得火災數量呈上升趨勢。
據公安部消防局5年的統計分析，電氣火災發生的場所中，住宅發生火災事故的數量位居前列（占比51%），線路短路及線路老化是誘發事故的主要原因。

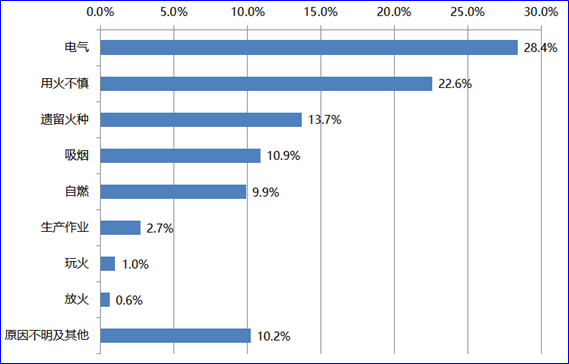

2021年全國火災數據“電氣仍是引發火災的首要原因”：從引發火災的直接原因看，因電氣引發的占28.4%，而較大以上火災則有三分之一系電氣原因引起，且以電氣線路故障居多，占電氣火災總數的近八成。其中，違規動火施工、焊接焊割等生產作業火災僅占總數的2.7%，但造成的亡人卻占總數的6.3%，引發的較大火災占總數的10.7%。
1. 近年來事故案例
2015年5月25日，河南省魯山縣康樂園老年公寓發生特別重大火災事故，造成39人死亡、6人受傷，直接經濟損失2064.5萬元人民幣。起火原因：老年公寓不能自理區西北角房間西墻及其對應吊頂內，給電視機供電的電器線路接觸不良發熱，高溫引燃周圍的電線絕緣層、聚苯乙烯泡沫、吊頂木龍骨等易燃可燃材料，造成火災。
2018年8月25日，黑龍江哈爾濱北龍湯泉休閑酒店有限公司發生重大火災事故，過火面積約400平方米，造成20人死亡，23人受傷。起火原因：二期溫泉區二層平臺靠近西墻北側頂棚懸掛的風機盤管機組電氣線路短路，形成高溫電弧，引燃周圍塑料綠植裝飾材料并蔓延成災。
2021年2月19日13時40分許，山西省長治市黎城縣黎侯古城山西玉生池洗浴有限公司發生火災事故，造成5人死亡，1人受傷，過火面積300余平方米，直接經濟損失5671964元。事故的直接原因是山西玉生池洗浴有限公司汗蒸房?jī)?nèi)的發熱電纜電源線接線方式不規范，造成接觸不良發熱，引燃周圍可燃物。
2021年7月24日15時，吉林省長春市凈月區婚紗夢想城發生火災，火災造成15人死亡，25人受傷。事故直接原因是場所內電氣線路故障引燃周圍可燃物。
2. 故障電弧的危害與產生的原因
2.1. 故障電弧的危害
故障電弧是指由于電氣線路或設備中絕緣老化破損、電氣連接松動、空氣潮濕、電壓電流急劇升高等原因引起空氣擊穿所導致的氣體游離放電現象。故障電弧發生時，其中心溫度可高達3000 ℃左右，并伴隨有金屬噴濺物，足以引燃任何可燃物，引發電氣火災，對人民群眾的生命財產安全造成危害。
2.2. 故障電弧產生的原因
原因一：電氣線路老化，導致相間并聯故障電弧
① 電氣線路年代久遠尚未更換；
② 私拉亂接、線路長時間過負荷運行加速線路老化；
③ 紫外線、煙霧環境等造成線路老化。
原因二：線路絕緣破損，導致相間并聯故障電弧及對地故障電弧，見下圖
① 電氣線路施工時未按規范使用套管等保護措施；
② 野蠻施工等施工不當導致線路絕緣皮破損；
③ 后期裝飾過程中因釘子等毀壞墻內電線絕緣皮；
④ 未按規范位置敷設電線，導致電線被門窗、桌椅板凳等破壞絕緣皮；
⑤ 鼠咬蟲蛀等導致線路絕緣破壞。
原因三：線路虛斷、接觸不良引發串聯故障電弧。
① 使用蠻力穿管扯線導致線束內部虛斷；
② 電氣接頭、接線端子等連接不牢；
③ 插座老化失去彈性與插頭接觸不良。
3. 概述
故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電?。┻M(jìn)行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。
故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB 14287.4-2014，可適用于醫院、養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。
4. 功能
l 支持 1路剩余電流,外接漏電互感器
l 支持 4路溫度,外接溫度傳感器
l 支持 32路故障電弧,外接故障電弧傳感器
l 支持 2DI，2DO
l 聲光報警，LCD點陣液晶顯示
l 導軌式安裝，4模
l 485通訊，可連接電氣火災主機
l 1路二總線，連接故障電弧探傳感器
l 可選配4G上傳功能
5. 技術參數
參數 | AAFD-DU | |
|---|---|---|
輔助電源 | 工作電壓 | AC220V±15% 50Hz |
功耗 | ≤12W | |
監控報警 | 電弧 | 故障電弧 |
漏電 | 報警設定值：300~1000mA連續可調，步長1mA | |
溫度 | 報警設定值：45~140℃連續可調，步長1℃ | |
動作延時時間 | 報警時間設定值：0.1~60.0S連續可調 | |
開關量輸入 | 兩路無源干接點（開關量）輸入 | |
開關量輸出 | 兩路無源常開觸點，觸點容量AC 220V/1A ，DC 30V/1A | |
通訊 | 上行485通訊；下行二總線通訊 | |
事件記錄 | 40條報警和60條開關記錄 | |
網絡模式 | 4G | |
安裝方式 | 35mm導軌式安裝 | |
使用環境 | 工作溫度：-10℃~+55℃；相對濕度：≤95%不結露 | |
儲存溫度范圍 | -20℃~+70℃ | |
顯示 | LCD液晶顯示 | |
產品符合國標 | GB |
6. 安裝與接線
6.1. 外形尺寸
正視圖 側視圖
6.2. 安裝方式
35mm導軌安裝，可加固定端子進行固定。
6.3. 接線端子
7. 配件介紹
8. 故障電弧接線圖
9. 上圖示例
10.現場安裝圖
11. 系統組網
12.產品資質
