摘要：公共建筑總面積不足城鎮建筑總面積的4%，但總能耗卻占全國城鎮總耗電量的22%，公共建筑單位面積年耗電量達到70～300KWh，為普通居民住宅的10～20倍。公共建筑是節能大戶和節能重點，做好公共建筑節能工作，對促進和帶動全社會節能工作，實現節能減排目標，落實“轉方式、調結構”重大戰略具有重要意義。本文介紹渭南師范學院富平校區能耗監測系統，采集現場的各類用能監測儀表，儀表就地組網后通過現場總線通訊并遠傳至后臺，通過Acrel-5000型建筑能耗監測系統實現整個高校校區用電的監測分析。
關鍵詞：公共建筑；能耗監測系統；ACREL-5000; 高校；
1 引言
目前，我國已經是世界上的第二大能源生產國和消費國，統計顯示，我國建筑能耗約占全國總能耗的28%，在我國每年新建的20億平方米建筑中，其中99%是高能耗建筑；而既有的建筑中，僅有4%采取了節能措施。大型公共建筑不但能耗密度高，而且能源浪費非常嚴重，具有巨大的節能空間，建筑節能的推廣已經勢在必行，節能降耗，計量先行。
大力開展綠色建筑行動，以綠色、循環、低碳理念指導城鄉建設，有利于提高資源能源使用效率，緩解資源能源供需緊張矛盾；有利于降低社會總能耗，減少污染物排放，確保完成節能減排任務;有利于促進建筑產業優化升級，培育節能環保、新能源等戰略性新興產業;有利于提高建筑舒適性、健康性，改善群眾生產生活條件。各級、各部門要把開展綠色建筑行動作為大力推進生態文明建設的重要內容，進一步增強責任感和緊迫感，統籌規劃，狠抓落實，推動城鄉建設走上綠色、循環、低碳的科學發展軌道，促進經濟社會全面、協調、可持續發展。
2 設計依據
GB-T 15587-2008 《工業企業能源管理導則》
《評價企業合理用電技術導則GB》
《企業節能規劃編制通則》
《企業能源審計技術通則-GB》
GBT23331-2009《能源管理體系要求》
GB-50052-2009 《供配電系統設計規范》
?能耗計量裝置國家及行業標準
DL/T 645-1997 多功能電能表通信規約
DL/T 645-2007 多功能電能表通信規約
CJ/T 188-2004 戶用計量儀表數據傳輸技術條件
GB/T 19582-2008 基于Modbus協議的工業自動化網絡規范
3 項目概況
渭南師范學院富平校區項目位于渭南市富平縣懷德大街與鼎州大道交叉口。本次需要對動力中心綜合站房變電所、后勤中心物業用房變電所、配電中心開關站以及2臺宿舍箱變以及2臺食堂箱變內的電力儀表做一套整體的能耗監測系統，其中宿舍的2臺箱變距離很近，食堂的2臺箱變距離很近，合計5處地方；監控主機位于變電所控制室內。
本項目重點要解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲；建立能源管理平臺、實現能源的集中化管理；深入分析能源消耗過程與趨勢；建立能耗監測與公示平臺。通過對此項目的用電消耗統一綜合管理，可以對各區域設備能源使用情況進行查詢分析，幫助管理人員發現潛在的節能機會，最大限度地提高能源利用效率，科學有效地管理能源使用，從而降低能源使用費用，為建立節約型社會發揮作用。
4 系統架構
安科瑞Acrel-5000建筑能耗分析管理系統以工作站主機、通訊設備、測控單元為基本工具，為大型公共建筑的實時數據采集及遠程管理提供了基礎平臺，它可以和其他樓宇自動化系統進行數據轉發構成復雜的監控系統。該能耗系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：

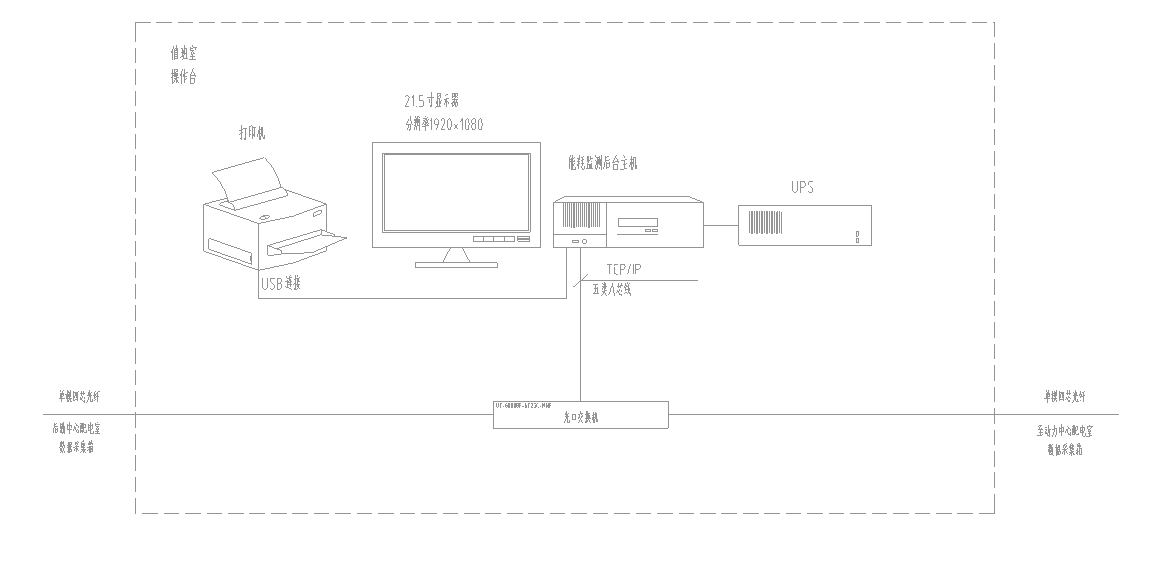

系統結構圖
5 系統軟件模塊
?綜合能耗主界面
反映建筑物當年用能各分類能耗和折算為標準煤的綜合能耗，并計算得到單位面積能耗；
通過表計計量的主要為電能消耗，界面下方顯示電能的當日逐時用能曲線；單擊每個分類能耗的上部區域，可跳轉到該分類能耗的用能分析主界面；
可通過下拉框切換建筑物，建筑物圖片可根據項目要求替換；
?分類能耗主界面
反映某分類能耗（例如電等）當日及昨日同期、當月及上月同期、當年及上年同期的用能及對比，增長百分比及增加值；
反映某分類能耗過去48小時、過去31天、過去12個月、過去3年的用能趨勢；
反映某分項能耗的當月用能餅圖；
反映某分類能耗當年各月用能同比分析圖；
?分類能耗支路用能統計報表
可靈活選擇支路，并統計某段時間內支路用能的日、月、周、季、年用能；
通過透視表功能強大，用戶可進行多種數據統計，并對數據進行組合排序；
統計數據可通過柱狀圖、點線圖、堆積圖、餅圖等多種圖表展示；
統計數據可導出至Excel；
?分類能耗支路非工作日用能
統計對各支路工作日和非工作日用能，非工作日可通過系統靈活設置
統計數據可導出至Excel；
?分類能耗支路同比分析
統計各支路當年每月用能及去年同期用能；
?分類能耗支路用能集抄
查詢各支路任意兩個時間的表計讀數，并計算出差值；
時間精度到分鐘；
?分類能耗支路分時段用能趨勢分析
可查詢?nèi)我恢纺扯螘r間內的用能參數（例如電壓、電流、功率、功率因數等），具體可查詢的參數與安裝的儀表和系統配置有關，查詢時不可跨月；
數據以圖表或表格的形式顯示，圖表可通過鼠標操作放大、縮小、移動；可對數據進行排序（最大值、最小值）；
數據可導出至Excel;
?配置選項
依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；
配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數查詢功能；
配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；
配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；
配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；
配置建筑物中某用能區域對應的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊
6 系統建設的意義
1)計量裝置設計安裝 能效監測平臺搭建
通過梳理用戶的用能網絡，在各配電回路設置電能計量表計，為該項目搭建完整的用能計量體系。管理人員就可以通過軟件對項目內用電消耗等用能做實時的監控，同時能夠減少用能的“跑、冒、滴、漏”和計量誤差。實時監視現場儀表的回傳數據，對能耗進行合理的管控和預警，及時發現并改正運行中存在的能耗異常，隨時處理。按需設置重要設備的超標預警值，超標時醒目提醒并主動記錄。
2)用能數據采集存儲 形成可視化趨勢圖
通過軟件可以直觀的看到各部門或區域的每小時用能的趨勢曲線圖，同時對各儀表采集回來的數據進行實時存儲，可以查詢歷史的數據記錄。
3)確定高能耗范圍 診斷形成高耗原因
統計各區域、各樓層能源消耗，準確定位能源消耗大戶，制定節能績效考核制度，推動節能降耗的真正有效執行。為用能重點設備建立運行記錄檔案，結合設備維護保養記錄，為設備的運行維護提供依據。
4)配置節能節電產品 改進運營管理模式
長期跟蹤記錄設備運行過程中的能效分析評估結果，關注用能走向，為節能改造提供可靠的數據支撐，在經過節能改造之后，根據能耗監測平臺對比節能實施效果。
