1 引言

我國高度重視節能減排工作，在十六屆五中全會上確定了加快建設資源節約型和環境友好型社會的重大決定，標志著我國全面開始實施節能減排工作。商業辦公樓建筑規模大、人員密集，屬于大型公共建筑，能源消耗大、能耗統計、能源分析、能效公示、用能結算需要迫切的解決，作為一種高效的管理工具和新興的管理手段，能耗管理系統在大型公共建筑，醫院等領域已有應用。貴陽電信金陽樞紐樓能耗管理系統，通過對能源的采集并管理達到降低能耗節約能源的目的。

2 設計依據

GBT23331-2009   《能源管理體系要求》

GB-50052-2009  《供配電系統設計規范》

u 能耗計量裝置國家及行業標準

DL/T 645-1997     多功能電能表通信規約

DL/T 645-2007     多功能電能表通信規約

CJ/T 188-2004     戶用計量儀表數據傳輸技術條件

3 項目概況

貴陽電信金陽樞紐樓項目共計86只安科瑞自主生產的DTSD1352系列儀表分布在樓層配電箱內，Acrel-5000能耗系統采集該部分能源信息并重點解決基礎能耗數據的智能化、自動化、可視化、可量化的收集與存儲，從而降低能源使用費用，為建立節約型社會發揮作用。

4 系統架構

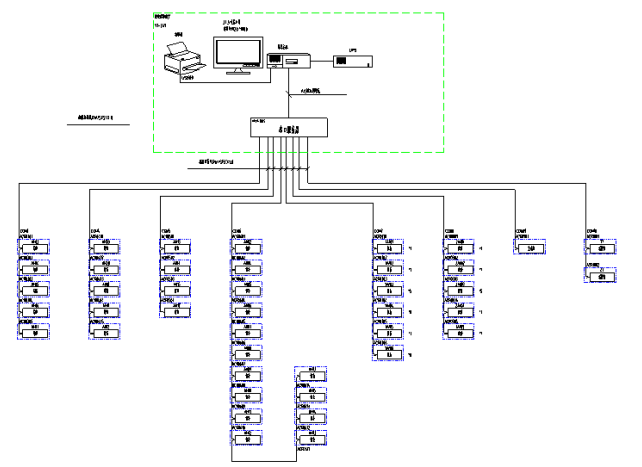

安科瑞Acrel-5000能耗分析管理系統根據現場實際情況，整體網絡結構采用屏蔽雙絞線直接接至能耗網關然后將數據上傳至的監控主機。具體如下圖所示：

該系統主要采用分層分布式計算機網絡結構，如系統結構圖所示：站控管理層、網絡通訊層和現場設備層。其中整個建筑的儀表分布在樓層強電井，所有儀表通過485屏蔽雙絞線鋪設至后臺能耗網關，經交換機傳輸至系統主機從而完成儀表數據的采集并管理。

5 系統軟件模塊

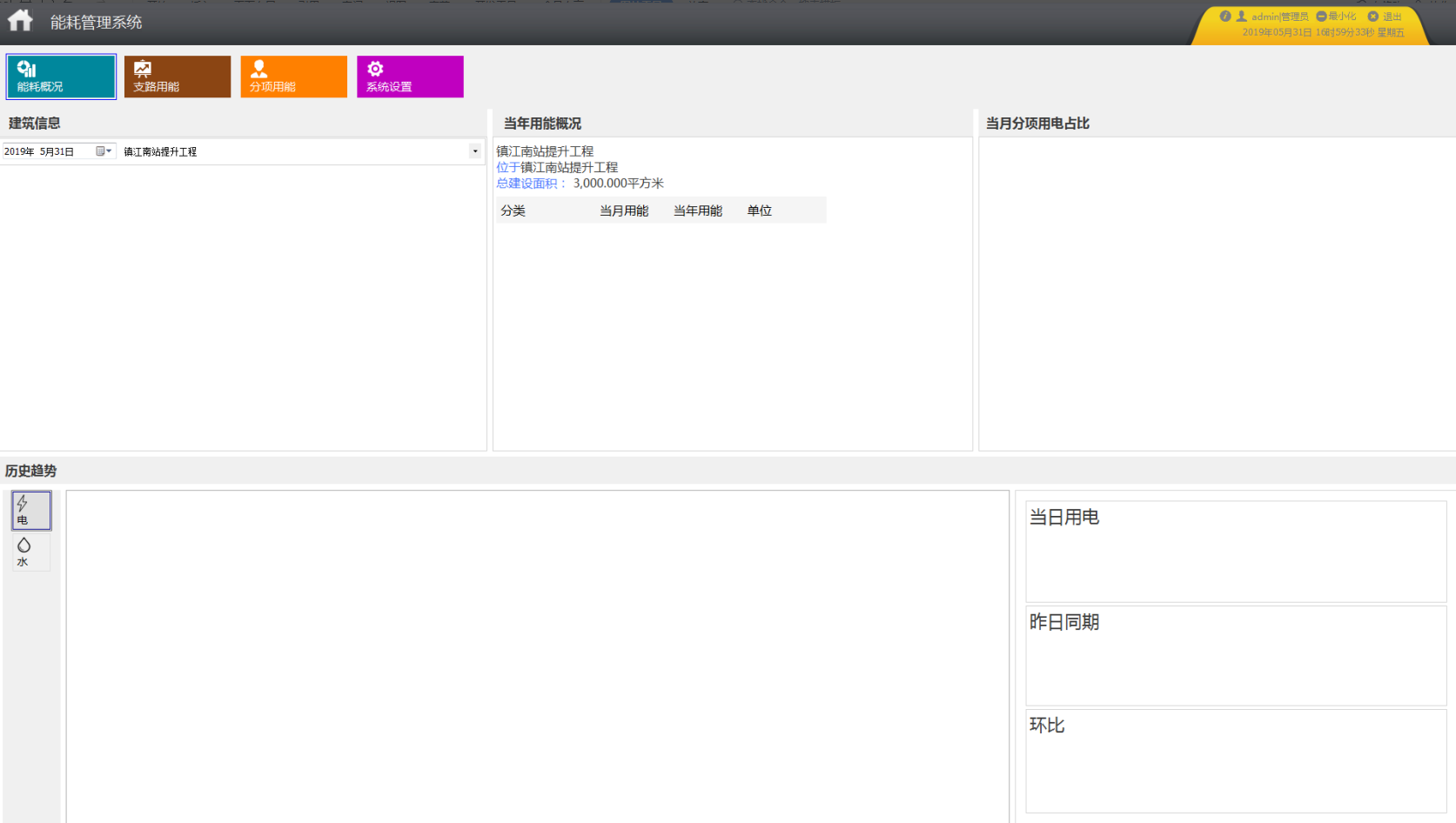

u 綜合能耗主界面

主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

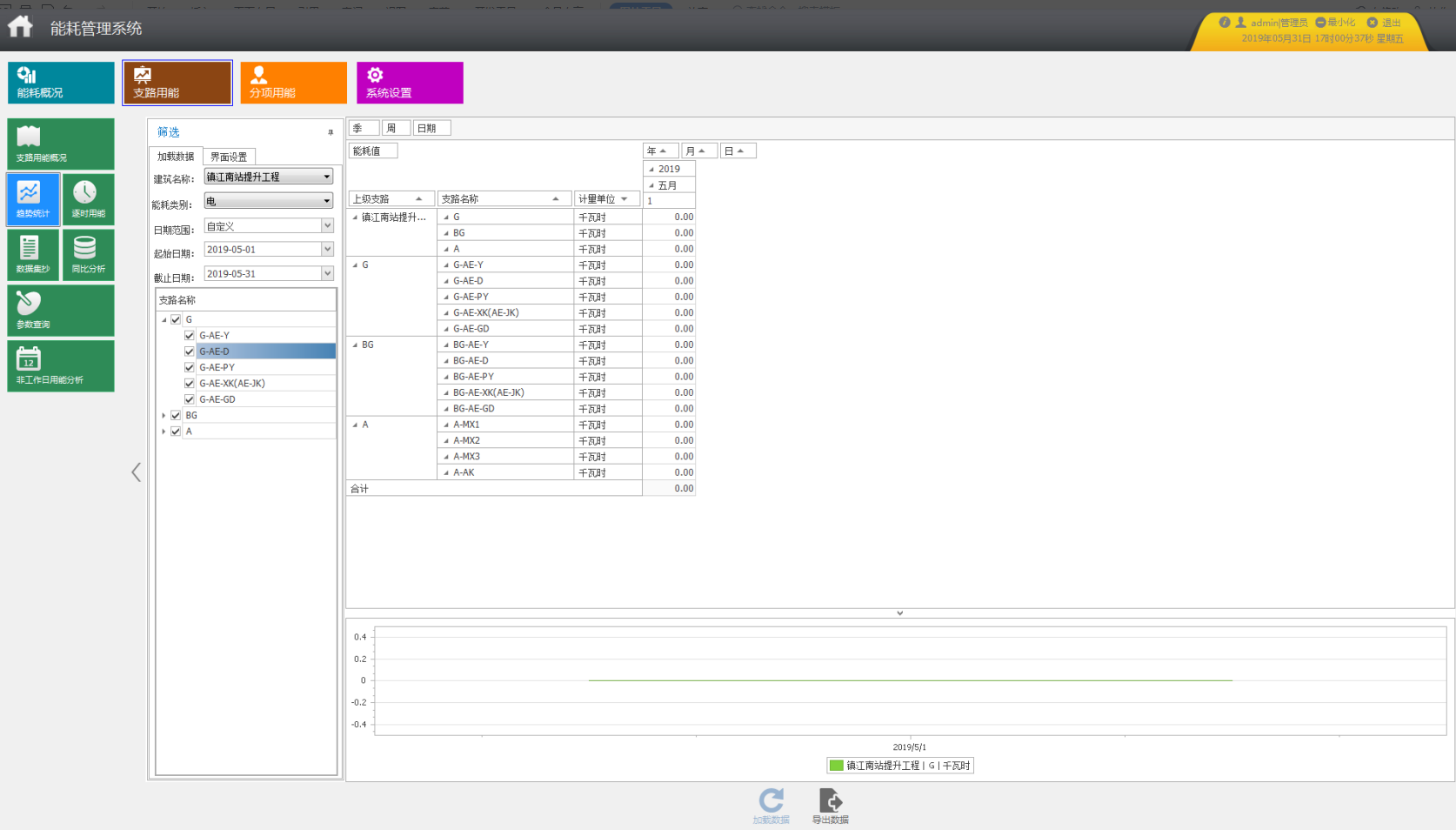

u 支路用能

系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

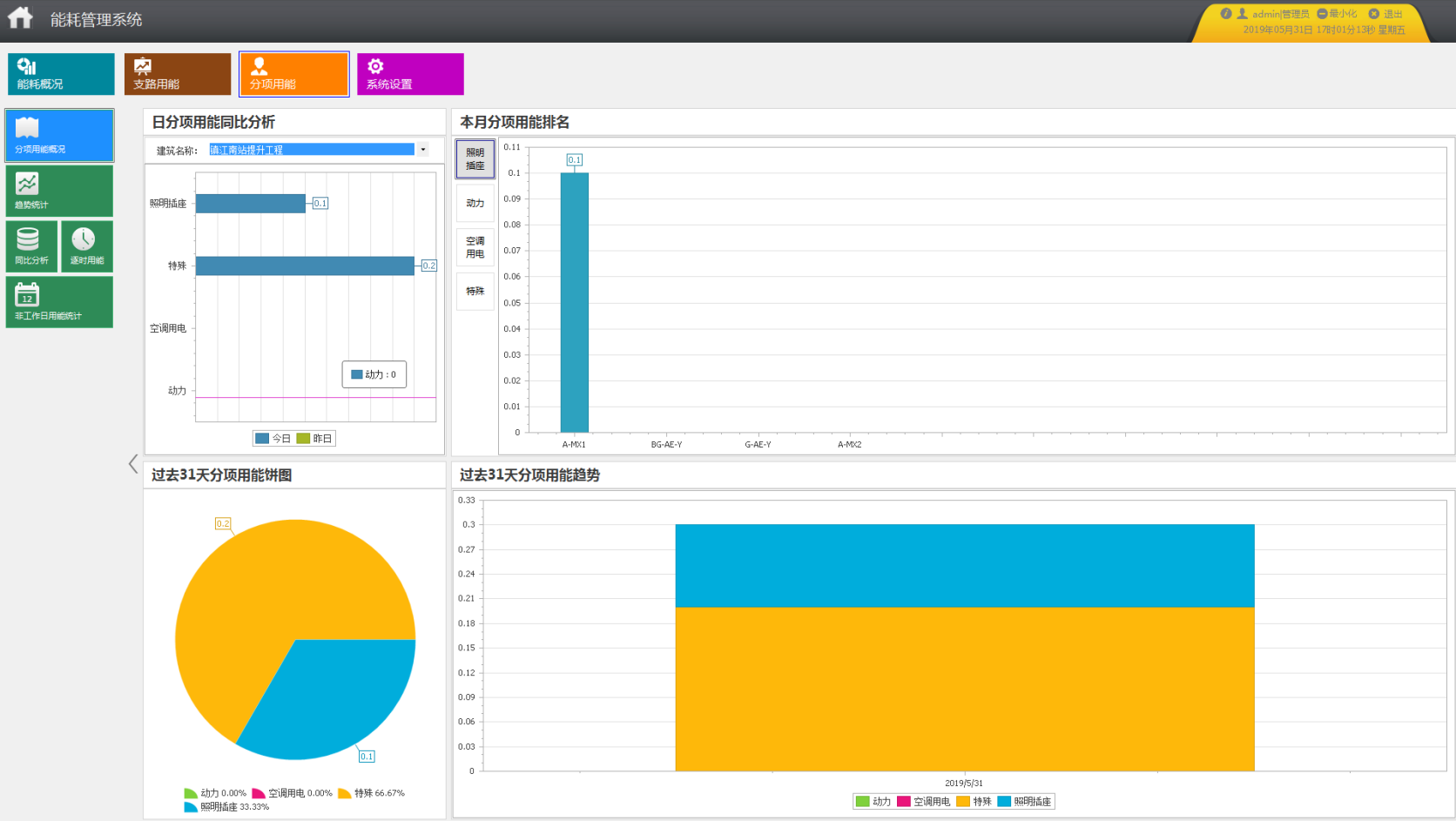

u 分項能耗統計

系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

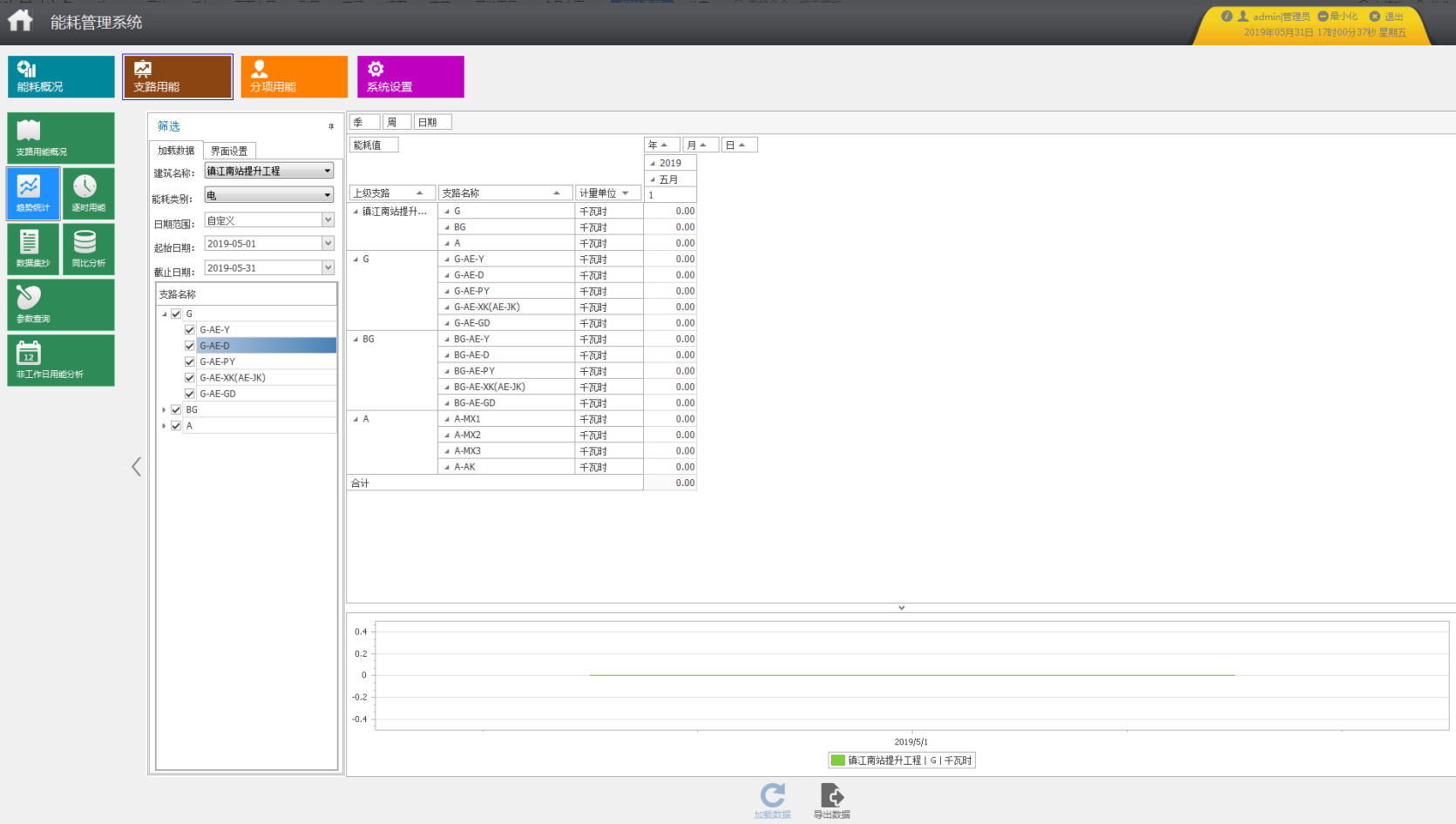

u 分項用能報表

系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能?？刹榭捶猪?xiàng)中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

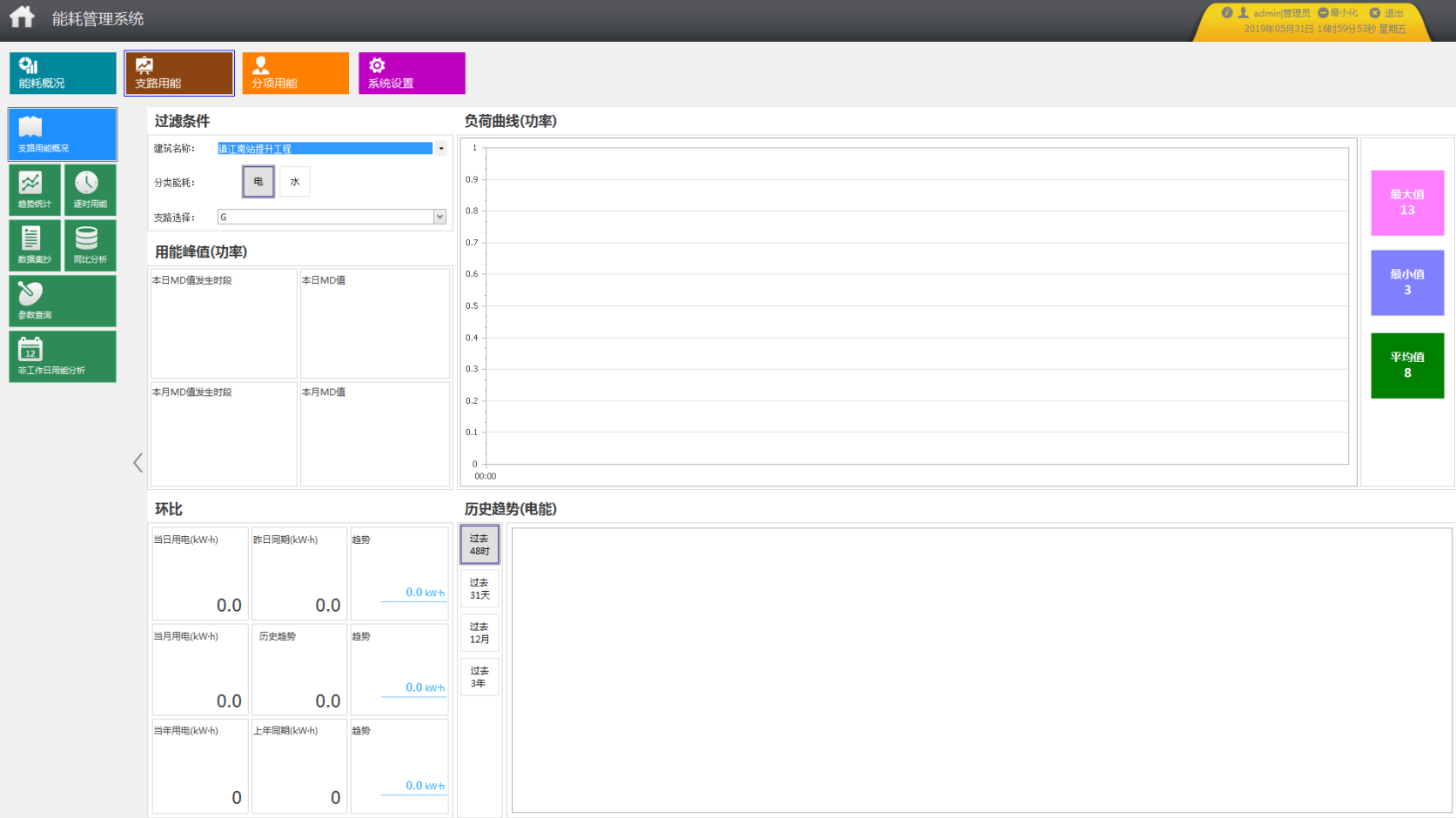

u 能耗的同比環比分析

系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；

u 用能數據檢查

系統可以統計某段時間內各回路與下級支路的用能差值，超過一定百分比后醒目顯示（紅色區域），確保計量體系的完整性、準確性。

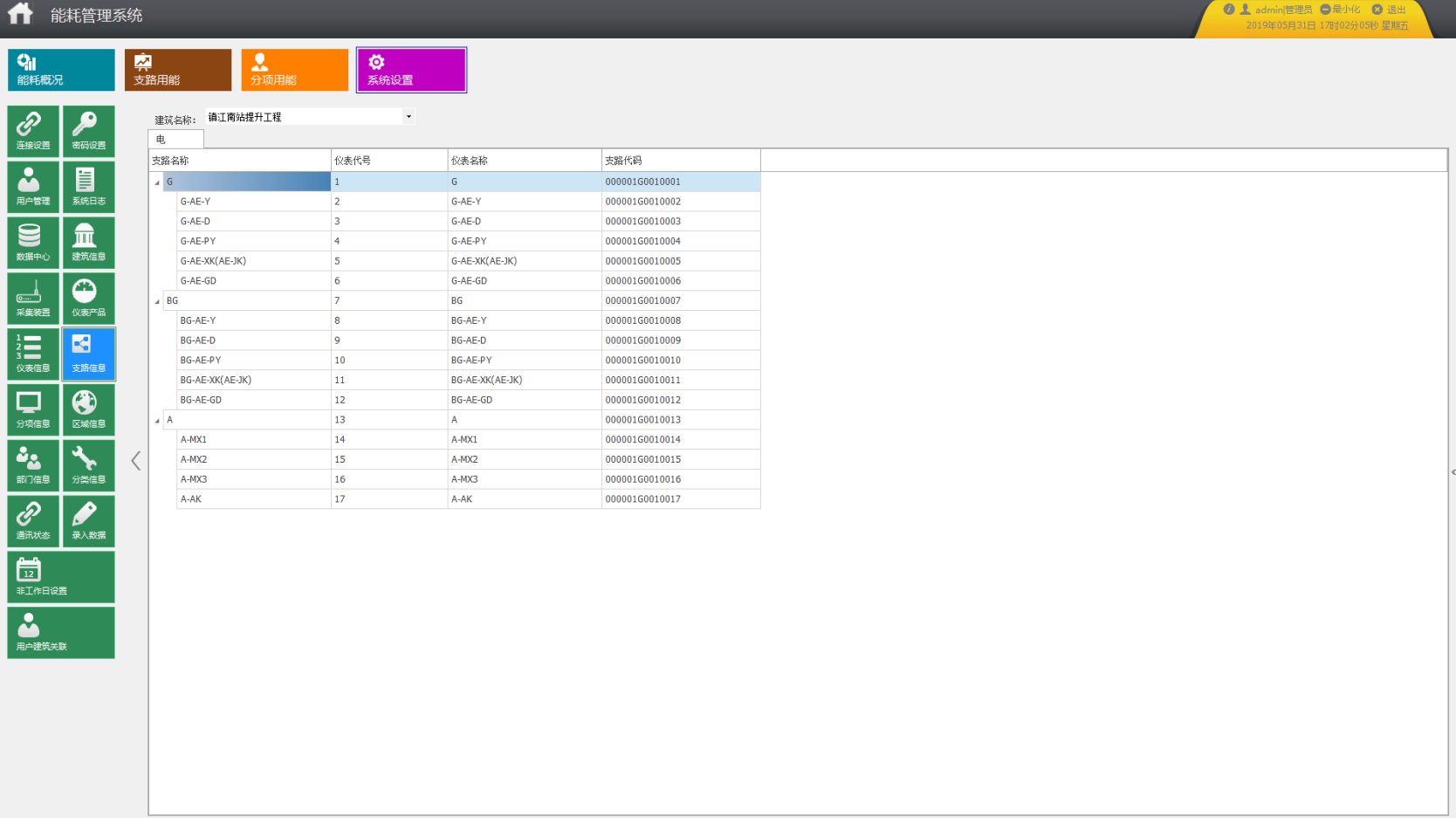

u 配置選項

依照相關技術規范配置建筑物的基本信息，例如：建筑功能、建筑面積、空調面積、建筑地址等，其中建筑面積等信息將用能單位面積能耗分析；

配置項目中使用的儀表的類型、型號、生產廠家等基本信息，并添加該型儀表所能提供的監測參數信息，此處配置情況影響能耗統計、分時段用能統計、參數。

查詢功能；

配置項目中使用到的所有計量儀表，保存計量儀表的地址、變比、對應的采集器、代碼、監測回路的名稱等信息；

配置分項能耗統計時涉及到的計量表計、所占比例、運算方式等信息，可根據項目情況靈活配置，此處配置信息將影響各分類能耗分項用能分析小模塊中的功能；

配置各部門用能對應的計量儀表、運算方式、所占比例以及部門用能計劃，完成此項配置后將啟用部門能耗分析功能模塊；

配置建筑物中某用能區域?qū)?yīng)的計量儀表、運算方式、所占比例，完成此項配置后將啟用區域能耗分析功能模塊

6 前景展望

根據Acrel-5000運行效果分析，建立典型能耗分析模型，統一分析。

u 建立建筑能耗計量體系：針對公建的用電結構，能正確無誤的統計進出線回路，要滿足電能守恒原理即進線電能為出線電能總和。

u 對采集數據存儲，并形成可視化圖表：系統采集數據后存儲到數據庫，系統可滿足報表查詢及導出，并且系統可由柱狀圖等形式展現能耗趨勢，給客戶更好的體驗。

u 診斷出高能耗點：管理人員可通過系統采集數據，正對性的對各個回路同比及環比分析，通過一階段分析可找出高能耗點，降低成本，節約能源。

7 結束語

貴陽電信金陽樞紐樓項目能耗管理系統，在運行能耗管理系統后，通過對用能數據的采集、優化與整合，使貴陽電信金陽樞紐樓的能源消耗透明化，并對貴陽電信金陽樞紐樓接下來能源改造提供數據支持，對今后的發展做出正確的決策，對促進和帶動節能工作，實現節能減排目標具有重要意義。
