【摘要】介紹該合醫院采用安科瑞醫用隔離電源系統，使用分體配電柜安裝方式，從而實現將TN系統轉化為IT系統，以及系統絕緣情況監測。
【關鍵詞】醫用隔離電源系統；IT系統；絕緣情況監測；中西醫結合醫院。
0概述
??該醫院于2001年落成啟用，建筑面積250000平方米，設有大型現代化門診部、住院部、急救中心和胸痛中心。全院共有臨床醫技科室42個，門診診室200余個，床位2100張，對標國際先進設備約1400套，是一所三級甲等中西醫結合醫院。本項為門診樓項目，其中醫用隔離電源用于NICU。
根據GB16895.24-2005所規定，醫療二類場所內，醫療隔離電源系統應用于維持生命的、外科手術的和其他位于“患者區域”內醫療電氣設備和供電回路。故本次項目中重癥監護室和搶救室的重要負載應由隔離電源來進行供電。同時使用絕緣監測裝置對系統的對地絕緣情況進行實時監控。
1應用介紹
??本次項目的應用場所為二類場所區域，其中NICU的重要負載為護理吊塔，須使用不接地系統（IT系統）來供電。
??單個醫用吊塔的功率約為1.5kVA，項目中選擇使用10VA容量的隔離變壓器同時為6臺醫用吊塔供電。因?yàn)楦綦x變壓器在啟動時會產生較大的沖擊電流，可能會造成隔離變壓器一次側斷路器斷開或閉合困難，所以本項目在選擇隔離變壓器進出線的斷路器時，按照國標選擇了只有短路保護功能沒有過負荷保護功能的斷路器，斷路器脫扣曲線應為D型。
??項目中使用了醫療隔離電源產品5件套的搭配，共用了9套隔離電源系統，產品包括10kVA的醫用單相隔離變壓器AITR10000，絕緣監測儀AIM-M100，保護型電流互感器AkH-0.66P26，電源模塊ACLP10-24，報警顯示儀AID120。
??NICU區域裝有9臺隔離電源柜，每臺配電柜內裝有一套系統，配電柜落地安裝于樓層配電間，報警顯示儀嵌墻安裝于護士站走廊墻壁。
2系統方案

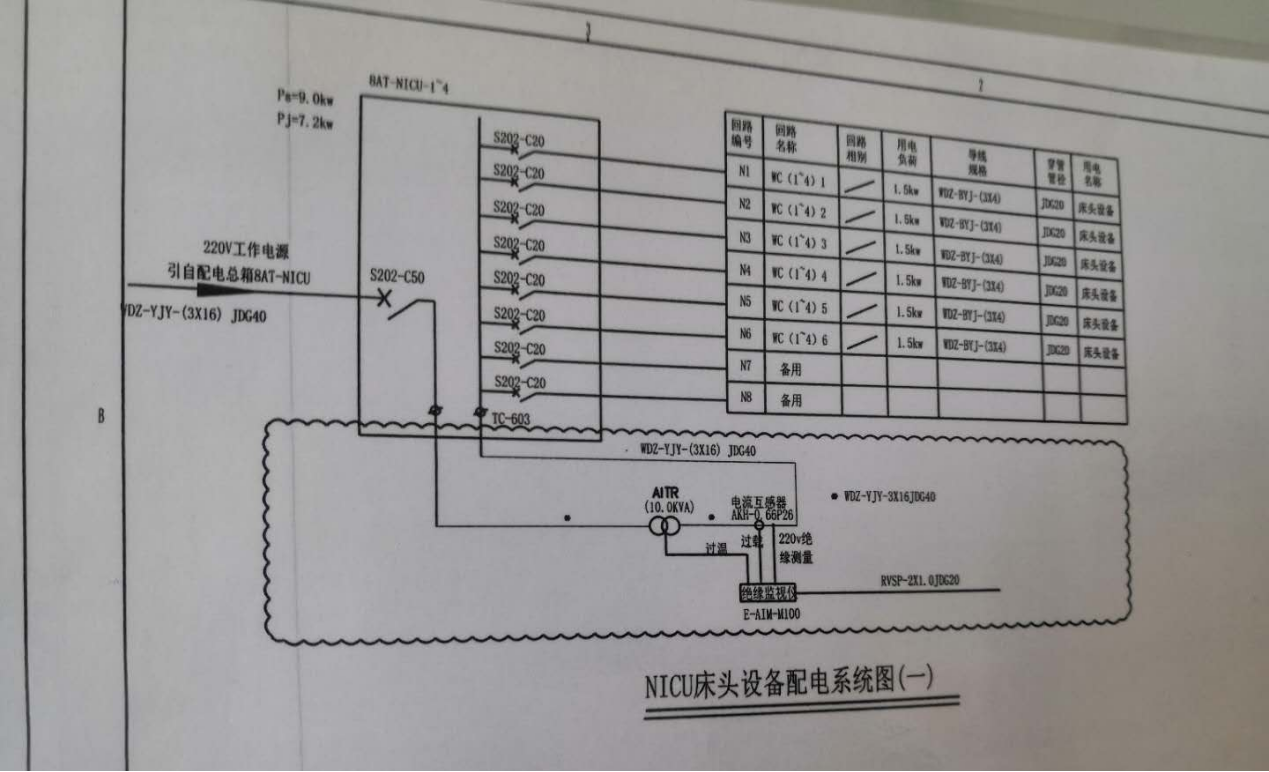

2.1 NICU區域隔離電源柜系統圖
2.2系統構成
??1） 醫用隔離變壓器
隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離一次側二次側繞組線圈各自的電流保證在接地故障的情況下運行的連續性。隔離變壓器的變比通常是1：1。
??2） 絕緣監測儀
絕緣監測裝置的任務是監測相線與大地之間的絕緣電阻，當阻值低于設定值時發出報警提示。絕緣監測裝置裝于隔離變壓器二次側出線與大地之間，在系統中施加測量電流，當系統絕緣電阻下降時，發出報警信號。
??3） 電流互感器
互感器主要的功能是將高電壓或大電流按比例變換成標準低電壓（100V）或標準小電流（5A或1A，均指額定值），以便實現測量?jī)x表、保護設備及自動控制設備的標準化、小型化。同時互感器還可用來隔開高電壓系統，以保證人身和設備的安全。
??4） 電源模塊
儀表專用的直流穩壓模塊，是開關電源。具有輸出電壓穩定、耐壓等級高，功率大等特點，并帶有電源上電指示功能。模塊采用標準導軌安裝的方式，可以和絕緣監測儀安裝在同一導軌上，安裝方便。
??5） 外接報警顯示儀
外接報警顯示儀用來發出由配電柜內由故障所引發的警報，提醒工作人員查看及排除問題
3現場安裝
4醫用隔離電源監控系統的選型與應用
4.1概述
??隨著電子醫療設備在醫院領域的廣泛應用，漏電流對病人構成的威脅也越來越大，尤其是那些生命攸關的場所，病人在手術中或麻醉狀態下，各種電極、傳感器直接插入人體內，微小的漏電流都有可能導致病人觸電身亡。另外有些醫療設備用于維持重癥病人的生命，一旦設備停電，也會對病人的生命構成威脅。因此，對于醫療這一特殊場所的電氣設計，應嚴格按照國家標準和規范進行。
安科瑞醫用IT系統絕緣監測故障定位裝置及系統適用于醫院的手術室、ICU(CCU)監護病房等重要場所，能為這類場所提供安全、連續、可靠的供電解決方案。
4.2應用場所
適用于醫院的手術室、各類重癥監護室、搶救室、內窺鏡室及造影室等醫療二類場所的醫用隔離電源系統的遠程監控及自動化。
4.3系統架構
4.4系統功能
??安科瑞IT配電監控系統是基于觸摸屏軟件設計，軟件具有遠程測量、遠程參數設置和遠程自檢等多種功能，為各類場所的IT配電系統的集中監控提供了強大的系統集成工具。軟件的主要功能如下：
一次圖和現場分布顯示
系統具有一次圖及現場分布圖顯示功能，能直觀的了解并及時地發現IT供電系統的報警地點或區域，從而方便專業人員及時到達現場進行故障排查；
實時數據采集與顯示
利用安裝于各IT配電系統中絕緣監測儀表和絕緣故障定位儀表，采集各隔離電源系統的參數。采集到的數據實時顯示在監控系統界面，這些監測參量含IT系統對地絕緣電阻、變壓器負荷電流、變壓器繞組溫度及絕緣故障回路等；
故障報警
將各IT配電系統出現的各類故障，如絕緣故障、過載故障、超溫故障以及接線斷線故障等信息進行統一處理和記錄，并可直接在顯示界面上彈出顯示故障類型、監測值、故障地點以及故障發生時間等信息。同時啟動監控系統的聲光報警系統，及時提醒相關人員，進行故障處理。其中，聲音報警信號可被手動消除。
遠程參數設置和查詢
通過系統，可根據要求遠程調整和設置各IT配電系統中絕緣監測儀的各類報警參數閾值，也可以任意查看這些報警參數值。參數包括絕緣報警值、負載電流報警值和隔離變壓器溫度報警值等。
圖形顯示功能
系統可以以曲線的形式，顯示各IT配電系統的絕緣狀況、負載狀況，以及隔離變壓器的溫升狀況，以及它們的變化趨勢，以便于分管理人員了解和分析各電源系統的運行變化情況，有針對性的對某些系統進行維護和保養。
4.5安科瑞產品功能和技術參數
5項目總結
??在NICU，所有的工作都集中在新生兒患者和他們的康復上，即使是短暫的斷電會危及診斷和治療，因而影響患者的健康。本次項目使用的安科瑞隔離電源系統將接地系統轉化為不接地系統，為該NICU的重要負載供電，保障了供電的連續性和安全性。
