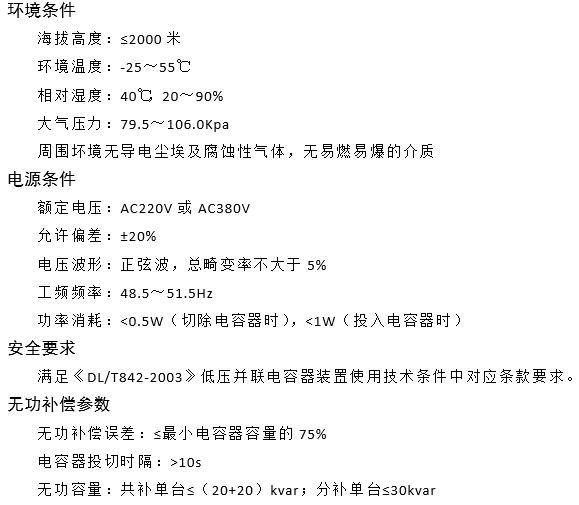

- 技術參數

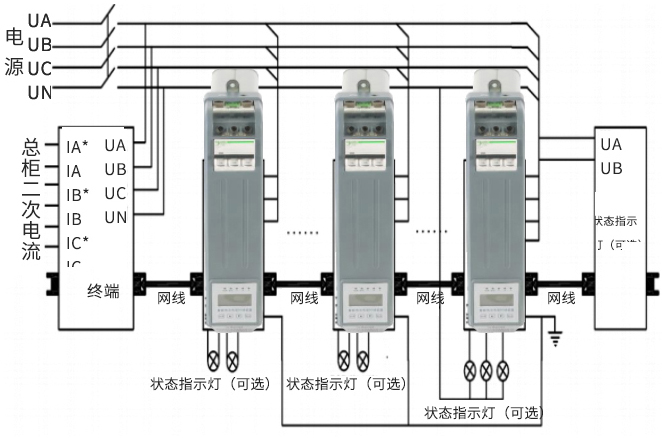

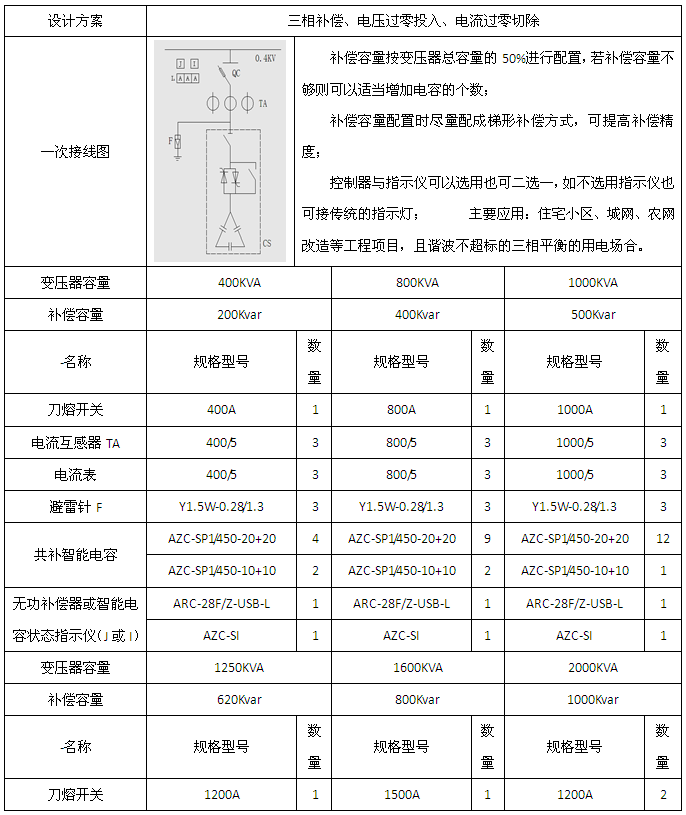

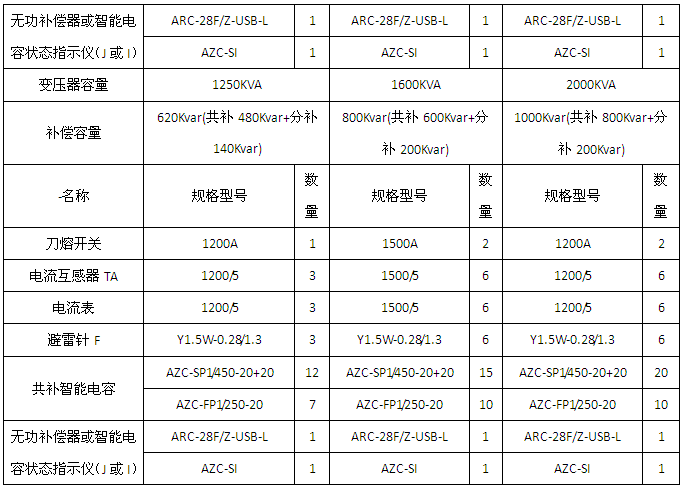

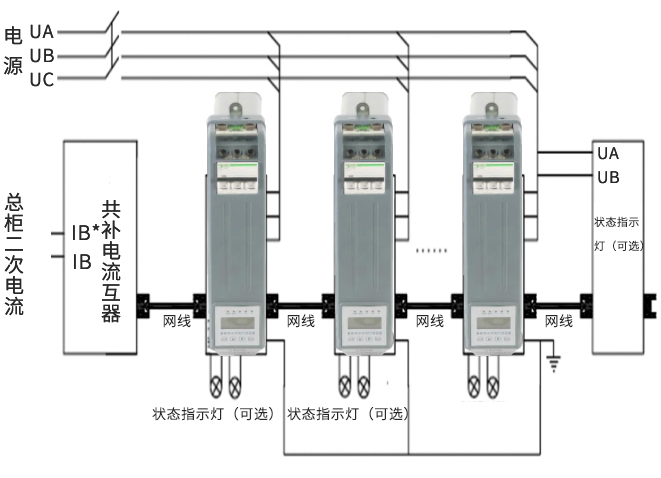

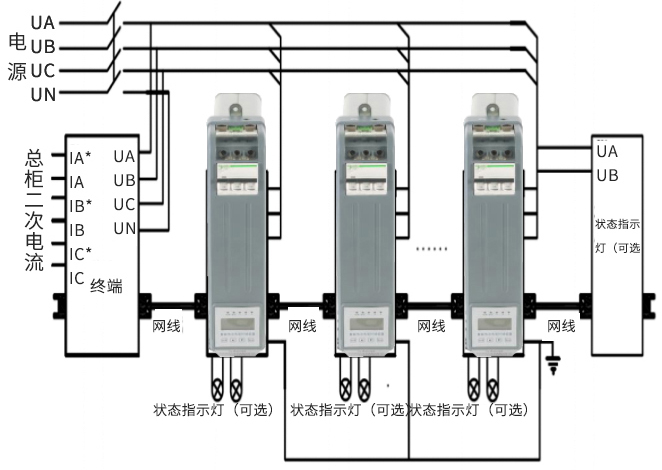

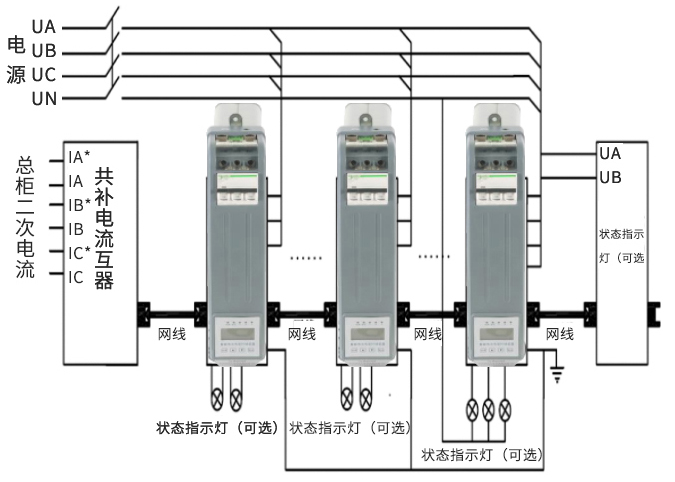

- 應用組網

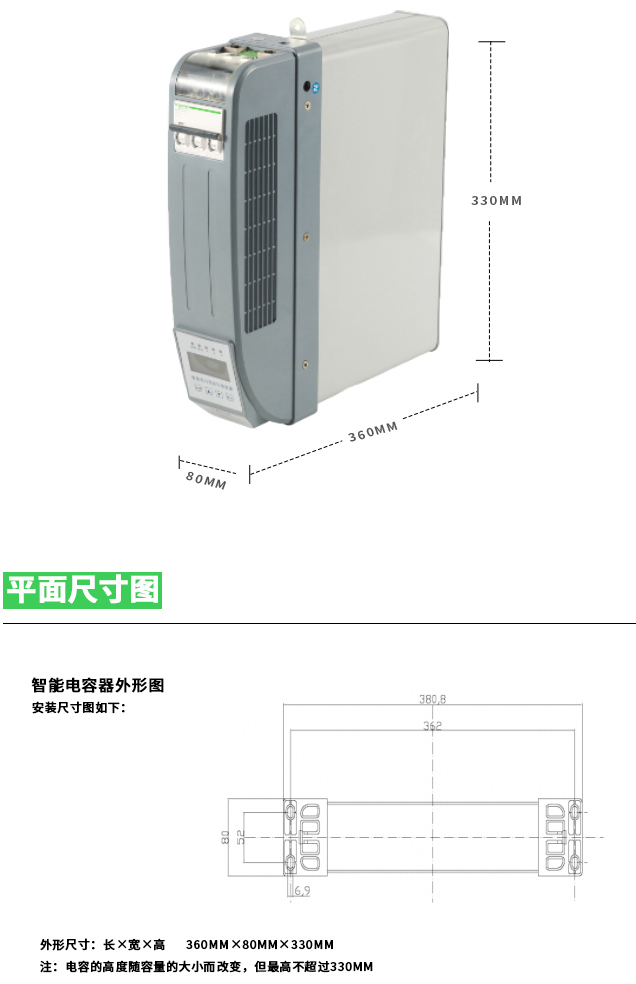

- 外形安裝

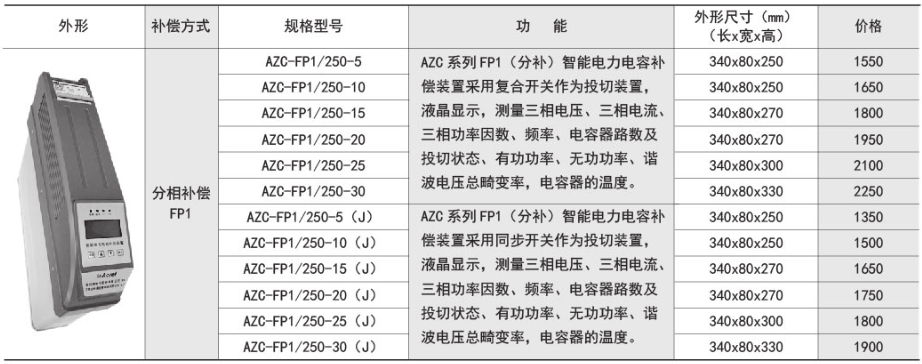

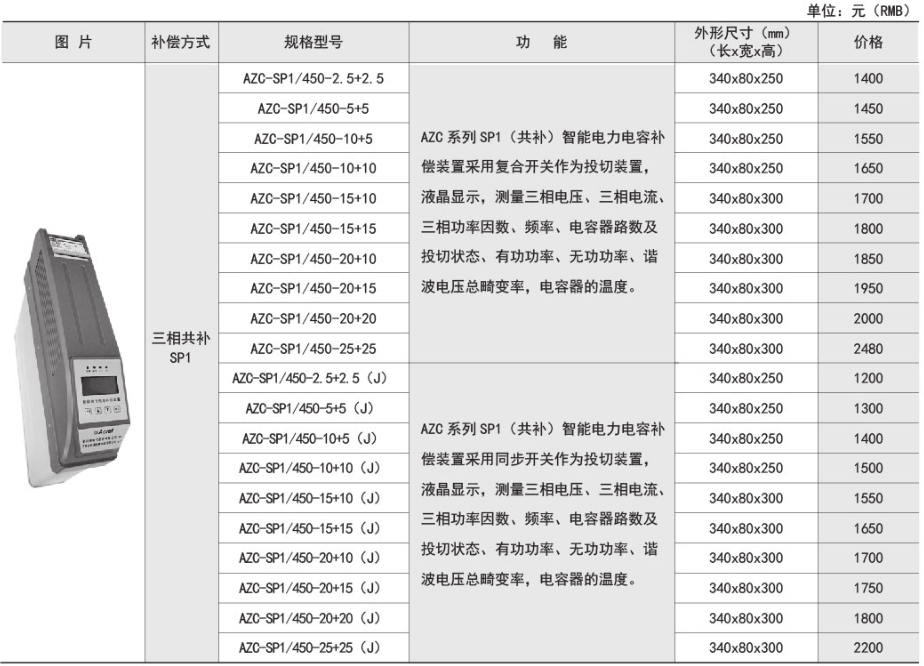

- 產品報價
功能：

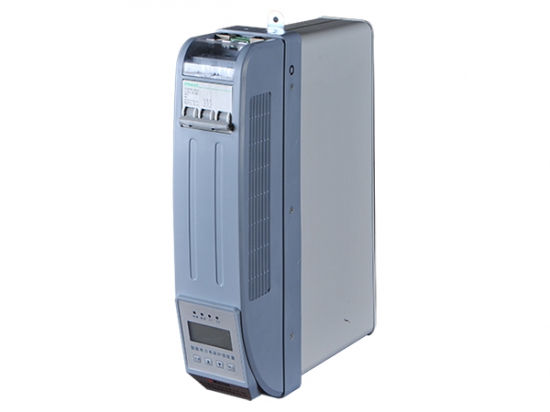

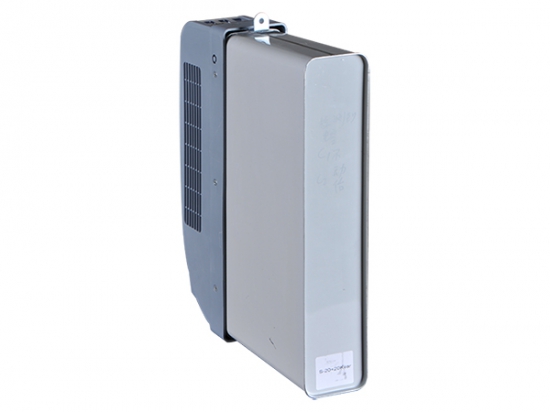

AZC系列智能電力電容補償裝置由智能測控單元、投切開關、線路保護單元、低壓電力電容器等構成，改變了傳統無功補償裝置體積龐大和笨重的結構模式，是用于節省能源、降低線損、提高功率因數和電能質量的新一代無功補償設備。
應用范圍：
應用于0.4kV、50Hz低壓配電系統。
訂貨范例：
具體型號：AZC-SP1/450-10+10
技術要求：共補
通訊協議：無
輔助電源：無
