功能：

該系列無功諧波混合補償裝置并聯在整個供電系統中，通過互感器采集信號，根據電網中負載功率因數及諧波含量的變化控制內部的無功補償模塊與有源濾波模塊對系統進行無功補償及有源濾波。

應用范圍：

適用于補償電網中的無功電流，諧波電流以及不平衡電流等場合。

訂貨范例：

具體型號：ANSVG-S-A 120-50

技術參數：無功補償容量120 Kvar，諧波補償電流50A

電壓等級：380V

防護等級：IP20（可按客戶要求定制）

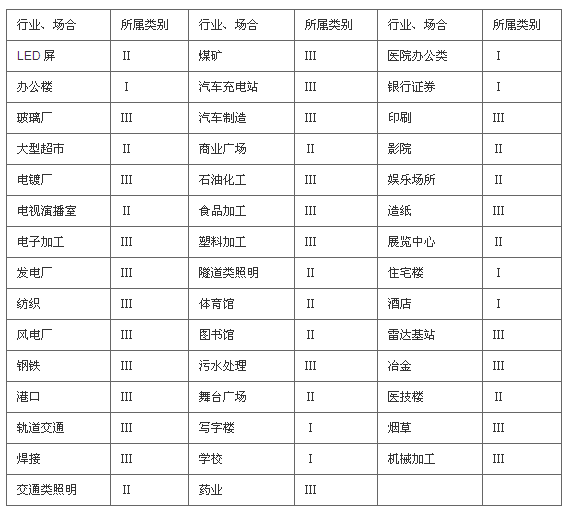

為了方便進行快速選型，首先將行業進行分類，各行業所屬類別如下表（Ih=SL×ah ， Q=SL×η，Ih指APF容量， Q是指無功補償容量，SL 是指變壓容量，ah 是諧波補償行業系數，η是指無功補償行業系數）：

Ⅰ：系數 ah約為0.12，系數η 約為0.3，適用于寫字樓、住宅等諧波、無功需求相對較小的場合；

Ⅱ：系數 ah約為0.20，系數η 約為0.4，適用于商業、軌道交通等諧波、無功需求相對中等的場合；

Ⅲ：系數 ah約為0.25，系數 η約為0.55，適用于重工業、制造業等諧波、無功需求相對較大的場合；
