1、概述

在信息化建設中，配電室運行處于信息交換管理的核心位置，這就要求配電室內所有設備必須時時刻刻正常運轉，一旦某臺設備出現故障，對數據傳輸、存儲及系統運行構成威脅，就會影響到全局，如果不能及時處理，更有可能損壞硬件設備，造成的經濟損失是不可估量的。

傳統的配電室解決方案是針對各種類電氣設備加裝各自的在線監測裝置和報警系統，獨立的視頻監控系統，獨立的安防，獨立的門禁、水浸、氣體監控等系統，但是這些系統具有如下問題：

1、很多數據采集設備和監測裝置沒有聯網，只能安排人員定時進行監測和控制；

2、多數聯網的各系統之間獨立運行，形成各個子系統的監控“孤島”現象，無法進行信息交互管理，也達不到安全管理的實際效果。當配電室采用多個廠家的監控設備和監控系統時，由于各廠家監控系統不兼容，沒有統一的界面，相關人員所需使用和維護的系統數量更多更加復雜；

3、多系統并存不但增加了投資成本，后期的維護成本也大大增加，并且多個廠家的設備和系統同時運行，也會產生職責不清現象，增加業主的溝通時間和精力；

4、隨著電力和能源行業的技術升級和革新，配電室內的設備和系統會更加復雜，同時配電室的運行環境和設備狀態也對配電室整體管控越發顯得重要。

根據以上提到的情況，我司自主研發了Acrel-2000E配電室綜合監控系統系列化產品，以智能控制為核心，通過物聯網技術的集成應用，實現配電室內環境的全天候狀態監視和智能控制。從現階段的實際使用情況來看,配電室綜合監控系統憑借其成熟穩定、兼容拓展性強、功能集成度高、操作便捷的優勢已經得到了廣泛的應用。

2、系統結構

編輯

添加圖片注釋?zhuān)怀^(guò) 140 字（可選）

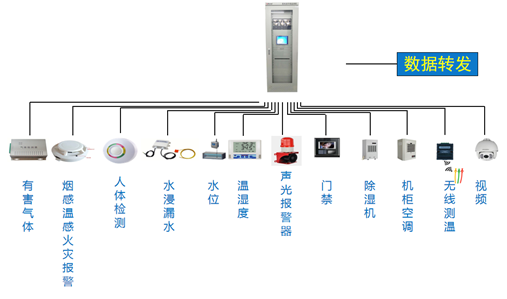

系統可接入各類傳感器和可控設備，通過通信層采集數據并根據要求轉發給其他系統。Acrel 2000E/G是標準電力柜大小，應用場景廣泛，系統功能強大，可監測環境參量（溫濕度、SF6氣體、煙感、紅外、水浸等），聯動控制部分設備（風機、水泵、空調、除濕機等），也可接入門禁安防系統、視頻監控系統以及我司無線測溫裝置，其中測溫點最多接入240個，儀表最多可接入20臺。

3、接入設備

溫濕度傳感器75平米以內配2個，75-100平米配3個，100平米以上配4個，安裝在配電柜運行區的背面或側面，據地1m左右，盡量避開空調出風口；

SF6傳感器根據需求配置在易發生SF6泄露的地方，一般安裝在柜子后面的墻壁上，據地10-20cm；

水浸傳感器在配電室電纜溝進出線的地方各配1只，探針距溝底1-5cm，檢測器在蓋板下5cm處，如果是地下配電室，則傳感器裝在進口墻壁上，探針距地面1-5cm，檢測器距地面1m以上；

煙霧傳感器是吸頂安裝，一般在柜子上方安裝，每排10面柜子左右的話配3個左右；

控制子系統中空調遙控器就近安裝在空調旁邊，照明、排風、水泵的控制接點連線至對應控制器處；

門禁系統包含門禁控制器、讀卡器、磁力鎖、開門按鈕，讀卡器安裝在門外，距離地面1.2-1.4m處，開門按鈕安裝于門內距離地面1.2-1.4m處；磁力鎖一般安裝于門框中間位置；

雙鑒探測器在每個配電房門口配置1只，安裝于門內側的墻壁上，距離地面高度2m左右；

視頻監控子系統包括攝像機和硬盤錄像機，錄像機放在屏柜內，攝像頭根據配電房布局自由配置，槍機一般用來監視門口的人員出入情況，球機則大多數用來監視全景，安裝的話一般都是距地2m左右；

UPS電源放置在屏柜內，蓄電池靠屏柜底部安裝放置，UPS電源安裝高度1米處左右；

監控系統屏一般每個配電房配置一面，按國網標準，門軸在左側，安裝在高壓柜、直流屏或自動化終端旁，并與其保持同一高度。

4、設計標準

5、系統功能

1、通信管理

配電室綜合監控系統可以完成對整個配電室范圍內的通信設備進行管理、添加、刪除、控制和數據的實時監測。

編輯

添加圖片注釋?zhuān)怀^(guò) 140 字（可選）

編輯

添加圖片注釋?zhuān)怀^(guò) 140 字（可選）

編輯

添加圖片注釋?zhuān)怀^(guò) 140 字（可選）

2、實時監測

配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等，實時顯示有關故障、告警等信息。

3、視頻監控

配電室綜合監控系統可以接入攝像頭，實現遠程監控。

4、數據查詢

在人機界面中，可以直接查看配電室各個設備的運行數據。

5、曲線查詢

在曲線查詢界面，可以直接查看遙測參量曲線，包括溫度、濕度、水位、有害氣體、電壓、電流等曲線。

6、運行報表

查詢配電室內設備的運行數據報表，包括日?qǐng)?bào)表、月報表、年報表和查詢報表等。

7、實時告警

配電室綜合監控系統具有實時告警功能，系統能夠?qū)ε潆娛覝囟取穸?、有害氣體、設備故障或通信故障等事件發出告警。

8、歷史事件查詢

配電室綜合監控系統能夠?qū)Ξa(chǎn)生的所有事件記錄進行存儲和管理，方便用戶對系統事件和進行歷史追溯、查詢統計、事故分析。

9、用戶權限管理

為保障系統安全穩定運行，設置了用戶權限管理功能，通過用戶權限管理能夠防止未經授權的操作（如遙控的操作，數據庫修改等）?？梢远x不同級別用戶的登錄名、密碼及操作權限，為系統運行、維護、管理提供可靠的安全保障。

10、網絡拓?fù)鋱D

配電室綜合監控系統支持實時監視接入系統的各設備的通信狀態，能夠完整的顯示整個系統網絡結構?？稍诰€診斷設備通 信狀態，發生網絡異常時能自動在界面上顯示故障設備或元件及其故障部位。

11、遙控操作

配電室綜合監控系統可以對整個配電系統范圍內的設備進行遠程遙控操作。

6、系統資質
