0 引言

隨著信息網絡技術的不斷發展，各類規模大小不等、設備種類不同的含網絡設備機房廣泛分布于用戶各分支機構所在地域，由于欠缺與運行網絡的規模體系相對稱的監控系統，數量眾多的無人值守機房的物理運行環境狀況、設備運行狀況、人員活動狀況以及消防狀況的變化包括可能出現的危急狀況，均無法得到及時的發現和處理，也就很難被有效預見、防范和避免。因此在配電室內安裝環境監控系統，實現配電室內環境的在線監測，保障配電室設備的安全運行很有必要。

Acrel-2000E/B配電室綜合監控系統可以幫助經開第一大街南一所項目實現對各種監測數據的查詢、分析、預警及綜合展示，以保證配電室的環境安全。在智能化方面實現供配電監控系統的遙測、遙信數據采集，遙控點控制，對系統進行綜合檢測和統一管理；在數據資源管理方面，可以顯示或查詢供配電室內各設備運行（包括歷史和實時參數），并根據實際情況進行日報、月報和年報查詢或打印，提高工作效率，節約人力資源。

1 項目需求

此項目圍繞若干臺高壓柜、低壓柜，需配置溫濕度傳感器，煙感、水浸等傳感器，通過配電室綜合監控系統達到數據集中管理、分析處理的功能，具體功能需求如下：

1、針對每一條電纜溝進出線處，需要配置水浸傳感器，實時監測電纜溝內的水位情況；

2、配置溫濕度傳感器，采集環境溫濕度數據并上傳至系統；

3、配置適量的煙霧傳感器、明火探測器來監測環境狀態，狀態信息采集到系統，并在人機界面實時刷新；

4、配置攝像頭，監控房內實時情況；

5、配置風機、燈光控制器，實現聯動控制設備啟停；

6、多用戶權限管理，便于分級操作；

7、配置Acrel 2000E/B配電室綜合監控系統壁掛箱，進行數據狀態的采集顯示、事件告警、曲線查詢等操作。

2 方案配置

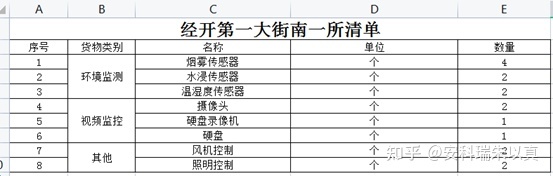

根據項目要求和項目提供的圖紙，可配置出項目所需清單：溫濕度傳感器、水浸傳感器、煙感傳感器和視頻監控子系統，將溫濕度實時數據、水浸狀態、煙感狀態等數據上傳至Acrel 2000E/B配電室綜合監控系統壁掛箱，實現對該配電室的控制和管理，為電氣設備安全穩定的運行提供了保障。

其中水浸傳感器內電源、感應線、信號輸出三部分完全隔離，安全可靠，安裝方便；溫濕度傳感器體積小巧，具有標準DIN35導軌安裝卡，可直接用于導軌安裝，同時還具有485通信接口，可通過標準ModBus-RTU通信協議通信；水浸傳感器監測由于外界環境和各種因素造成的室內外電纜溝積水情況；攝像機通過網線與本地錄像機進行組網，將實時監測視頻、事件信息存儲于本地硬盤中，通過以太網將視頻圖像傳輸?shù)娇刂浦鳈C(jī)，同時遠程運維平臺也可通過連接到?？低曃炇圃破脚_讀取本地視頻數據；后臺系統采集所有傳感器的狀態和實時數據進行監測。

3 現場安裝

溫濕度傳感器75平米以配2個；安裝在配電柜運行區的背面或側面，據地1m左右，盡量避開空調出風口；

水浸傳感器在配電室電纜溝進出線的地方各配1只，探針距溝底1-5cm，檢測器在蓋板下5cm處，如果是地下配電室，則傳感器裝在進口墻壁上，探針距地面1-5cm，檢測器距地面1m以上；

煙感是吸頂安裝，一般裝在柜子上方，每排10面柜子左右的話配3個左右；軸流風機嵌入安裝在墻壁上，據地2m左右，從風機引出控制線，連接至控制器，可通過主機實現遠程控制；

攝像機安裝在墻上據地2m左右處，監視整個房間的人員出入情況。通過網線與本地錄像機進行組網，將實時監測視頻、事件信息存儲于本地硬盤中，通過以太網將視頻圖像傳輸?shù)娇刂浦鳈C(jī)。

主機每個配電房配置一個，壁掛在墻上，防護等級IP20，安裝在高壓柜、直流屏或自動化終端旁。

4 軟件功能

4.1 通信管理

配電室綜合監控系統可以完成對整個配電室范圍內的通信設備進行管理、添加、刪除、控制和數據的實時監測。

4.2 實時監測

配電室綜合監控系統人機界面友好，能夠顯示配電室設備的運行狀態，實時監測配電室環境參數信息，如視頻、溫度、濕度、漏水/水浸、水位、有害氣體和電參量等，實時顯示有關故障、告警等信息。
