摘要： 本遠程預付費管理系統采用智能遠程預付費電表（DTSY1352-NK/DDSY1352-NK系列），NB智能遠傳水表，采集各商戶實時用電量、用電量總數，通過平臺定時結算，結算賬戶余額，從而進行智能遠程預付費電表遠程分合閘控制，以及水表的開關閥控制，實現先充值后用電。該系統采用總線通訊以及電信平臺轉接數據傳至后臺，通過安科瑞（AcrelCloud-3200）遠程預付費能源管理系統實現各商戶用電的收費、監控和管理。
關鍵詞：DTSY1352-NK/DDSY1352-NK，AcrelCloud-3200 ,NB智能遠傳水表
1.概述
某大型連鎖農貿市場小攤位眾多預計有10000+攤位，為了加大管理租戶用電用水的力度和效率，解決管理方水電費欠收，人工統計費時費力的問題，希望通過對每個攤位加裝智能水電表，另外針對現場布線困難，項目計劃全部采用無線方案4G電表+NB水表方案。
本項目目前安裝DTSY1352-NK/DDSY1352-NK系列預付費電力儀表共474只，NB智能遠傳水表共417只，并通過Acrel-3200Cloud預付費云平臺更好完成商戶售電管理及用電管理工作，操作簡便，實行物業公司遠程實時操作實時監控，具有良好的人機界面，能夠有效的統計和管理數據，并對數據做了有效的保密措施。提高管理水平，解決收費難問題。
2.設計依據
2.1用戶需求
定時抄表與結算
用戶通過設置抄表時間，結算時間，結算周期，定時對電表的用電量使用情況進行抄表，定時結算使用金額。
用戶賬戶余額扣費
用戶通過平臺或小程序，進行充值，充值金額進入賬戶余額，通過賬戶余額進行電表的分合閘控制，同時可以查詢賬戶充值情況。
公攤收費
用戶通過手動輸入系數，自動計算系數，固定公攤?cè)N計算方式，生成公攤費用賬單，從而進行下發處理，結算公攤費用。
批量操作
用戶可查看所有電表水表的通訊狀態、總用電量、實時用電量情況、賬戶余額、歷史抄表記錄、分合閘狀態、水電表強制狀態，遠程對電水表進行分合閘和恢復預付費操作。
賬單查詢
用戶可查看水電表，物業，公攤賬單中已結算與未結算的賬單詳情記錄，同時提供用戶下發未處理賬單的功能。
月報表臺賬
生成月報表臺賬，用戶可查看水電費、公攤水電費、物業費，以及對比上月與本月用水用電量情況，提供工作人員審核報表的功能。
小程序
用戶可通過驗證碼或掃描二維碼的方式，進行儀表檔位編號的進行授權到其他用戶下，實現業主與租戶的收費關系，可進行在線充值，賬單及用電用水情況的查詢。
2.2主要設備技術參數
三/單相預付費電能表DT/DSY1352-NK
l 主要功能
功能名稱 | 功能說明 | 功能配置 |
電能計量 | 單相總有功電能計量（反向計入正向存儲） | ■ |
參數測量 | U、I 、P、Q、S、PF、F測量 | ■ |
預付費 | 通過RS485通信進行預付費充值，數據加密 | ■ |
控制 | 內置大容量磁保持繼電器實現負載通斷控制 | ■ |
LCD顯示 | 8位段式LCD顯示 | ■ |
通信 | RS485接口；MODBUS-RTU協議或DL/T645-2007規約 | ■ |
復費率 | 3費率，8時段 | □C |
l 電氣特性
電壓輸入 | 額定電壓 | 220V | |
參比頻率 | 50Hz | ||
功耗 | <5VA | ||
電流輸入 | 輸入電流 | 10(60)A | |
起動電流 | 直接接入 | 0.004Ib | |
功耗 | <4VA | ||
測量性能 | 符合標準 | GB/T 17215.321-2008 | |
測量精度 | 0.5級 | ||
時鐘精度 | 誤差≤0.5s/d | ||
脈沖 | 脈沖寬度 | 80ms±20ms | |
脈沖常數 | 1600imp/kWh | ||
通信 | 接口 | RS485(A+、B-) | |
介質 | 屏蔽雙絞線 | ||
協議 | MODBUS-RTU，DL/T 645-07，DL/T 645-97 | ||
溫度范圍 | 工作溫度 | -20℃~60℃ | |
存儲溫度 | -25℃~70℃ | ||
濕度 | ≤0.95 （無凝露） | ||
海拔 | <2000m | ||
3.系統功能
3.1系統概述
AcrelCloud-3200預付費云平臺是安科瑞公司研制的與DTSY-1352三相電子書預付費電能表配套的售電管理系統。它是以預付費管理軟件和集中抄表軟件為主，包括計算機，通訊管理機，打印機等設置在內的集成系統。該連鎖農貿市場系統在標準版系統的基礎上針對客戶提出的需求，做出相應調整，進行定制開發。
3.2主要功能
3.2.1 集中抄表服務系統
系統默認半小時對所有表進行一次遠程集中抄表，時間間隔支持個性化配置，可查看網關采集信息，調試報文和錯誤日志。
3.2.2 B/S云平臺售電系統

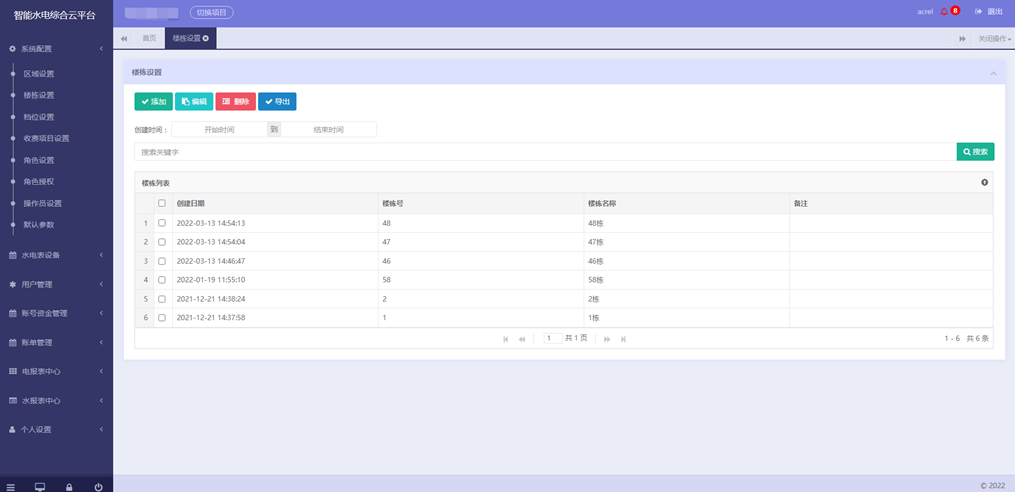

樓棟設置，可設置對應樓棟的抄表時間，結算時間，結算周期。

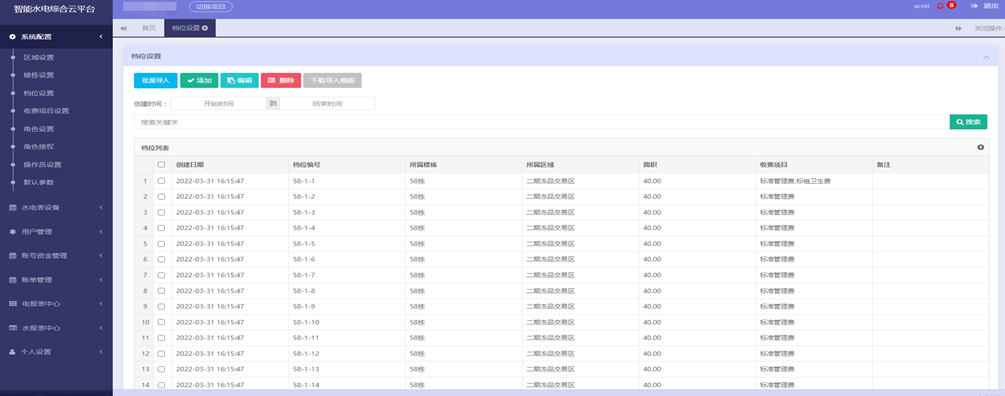

檔位設置，可添加、編輯、刪除檔位，也可進行批量導入，隨之可在水電表設置里選擇對應檔位

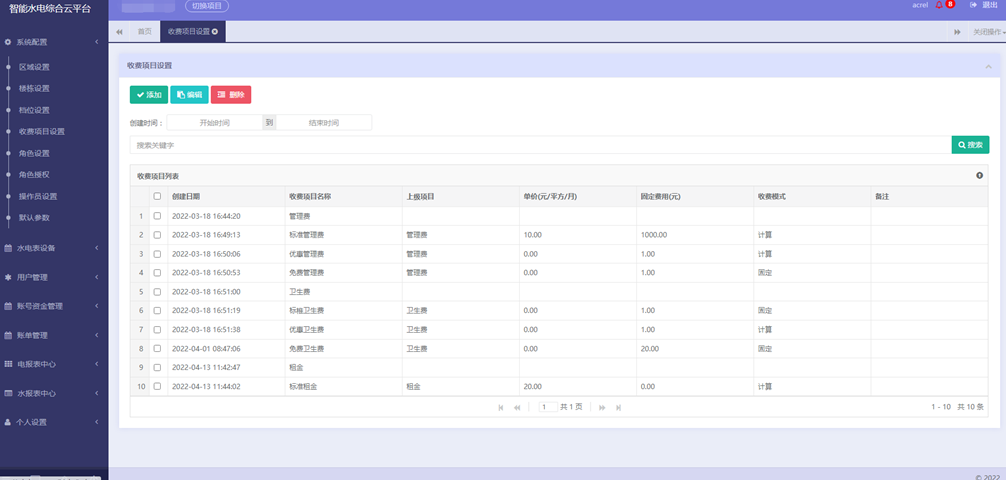

收費項目設置 ，提供其他物業費收費標準設置，包括固定費用、按面積收費等。

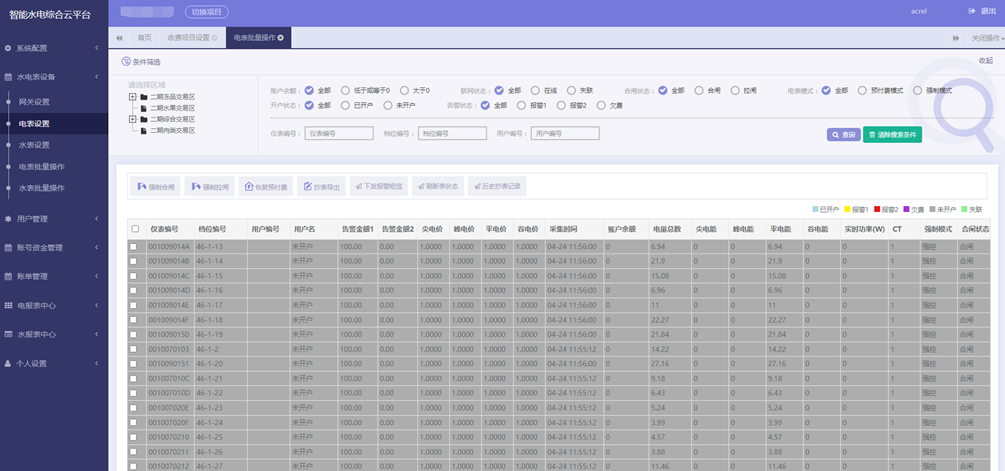

電表批量操作，查看電表通訊，開戶等狀態、總用電量、實時用電量情況、賬戶余額、歷史抄表記錄、分合閘狀態、水電表強制狀態，遠程對電水表進行分合閘和恢復預付費操作。

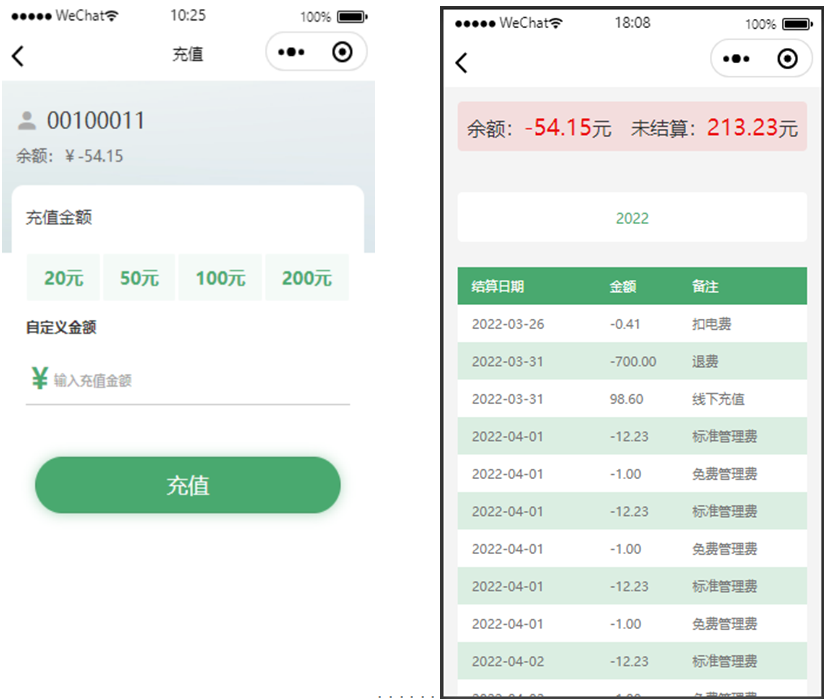

用戶賬戶充值，給用戶賬戶進行充值，避免應余額不足電表跳閘的情況。

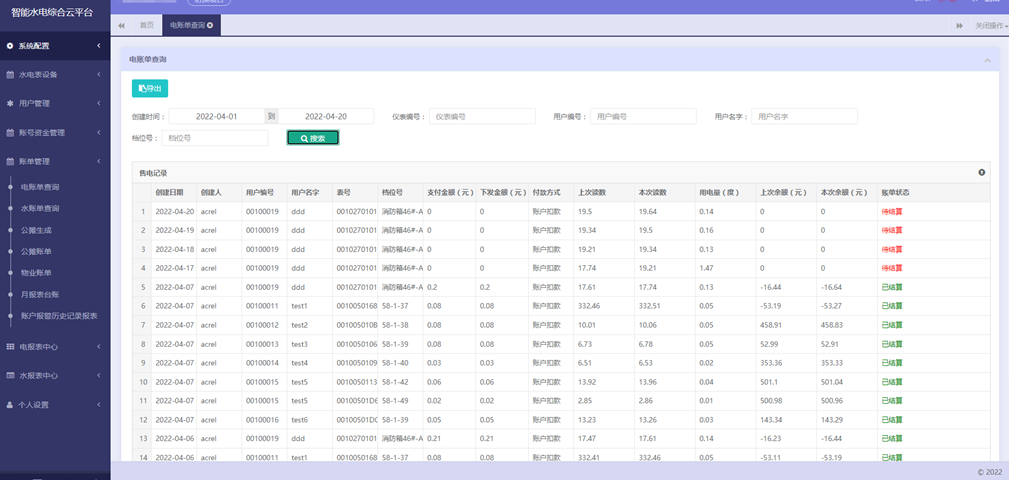

電賬單報表，查詢已抄表未結算，和已結算的電費賬單信息。
電表綜合報表，查詢電表用電量情況。

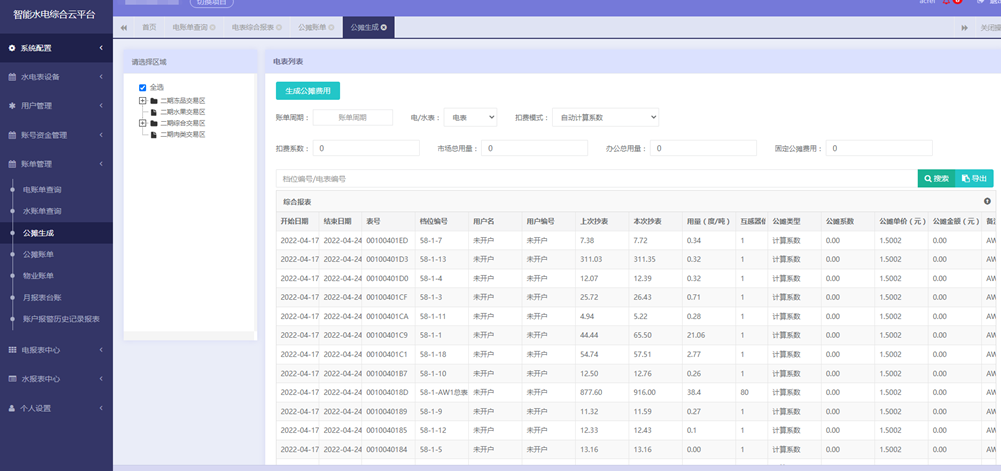

公攤電費報表，根據系數計算公攤費用，生成公攤賬單。

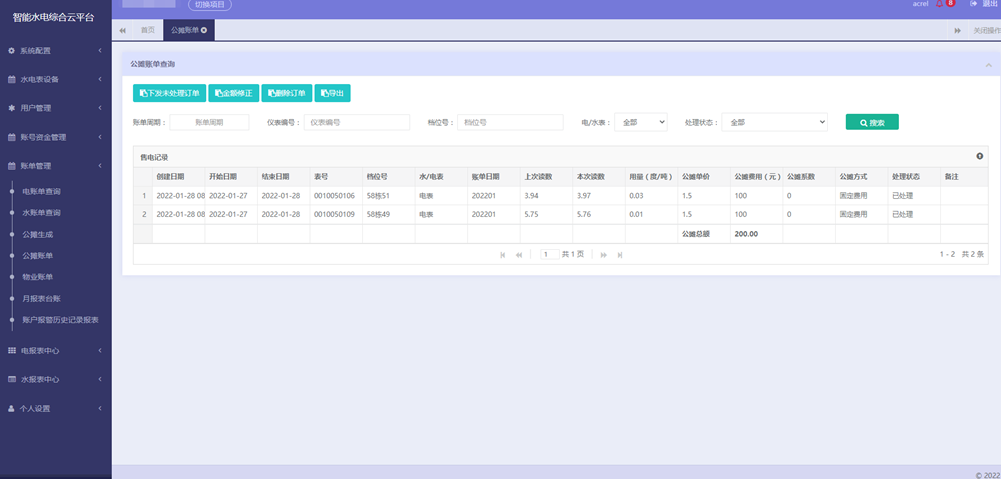

公攤賬單處理，對生成的公攤賬單進行下發處理，進行公攤費用的結算。

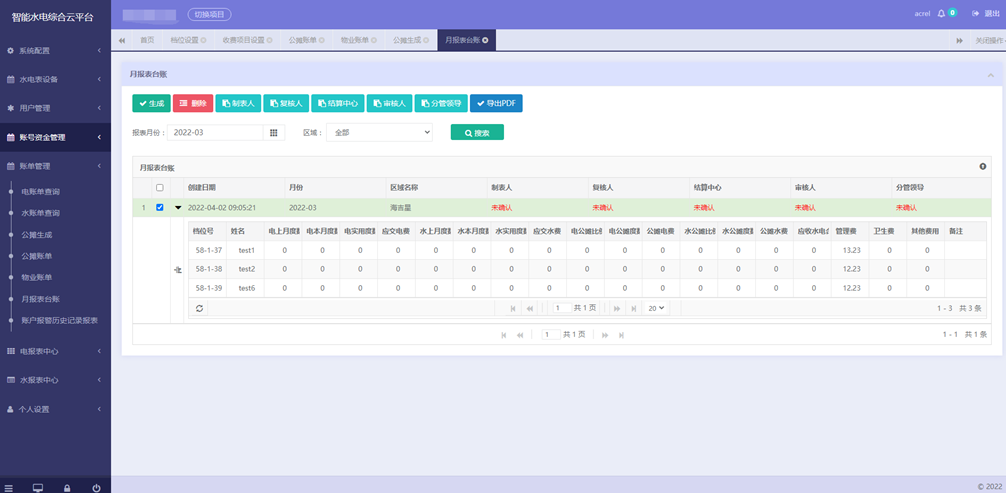

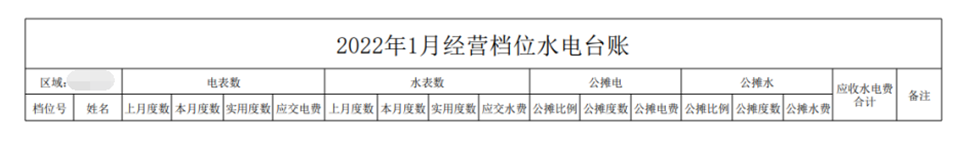

月報表臺賬，用戶可導出查看水電費及公攤水電費，以及對比上月與本月用水用電量情況，提供工作人員審核報表的功能。

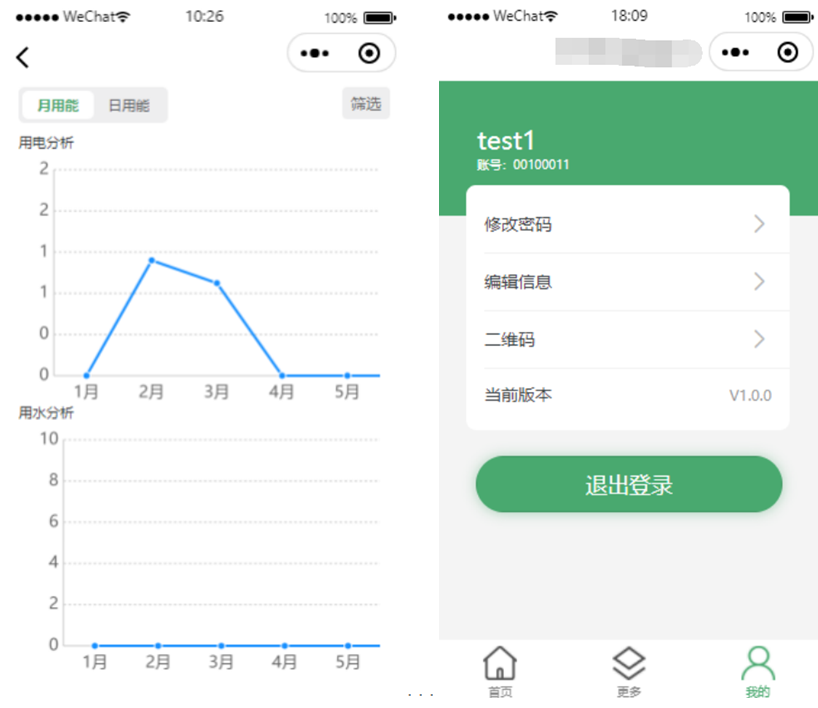

小程序，提供充值，檔位授權，用能分析，賬單查詢等功能。
4. 結束語
2017年1月6日柳江正式撤縣設區，投資上百億元的柳江新城重點工程項目正式開工，大柳南區迎來了飛速發展的大時代，該大型連鎖農貿市場也迎來了不錯的發展契機。安科瑞智能預付費管理系系統，解決了該農貿市場魚龍混雜，人口密集，用電不規范，繳費困難等問題，降低火災等安全事故發生的概率。與此同時，能夠用戶能更好的查詢用電詳情，判斷能源損耗情況，減少公司投入成本，安科瑞預付費系統給出了良好的節能方案，無需人工抄表的特點，降低人工成本及人工抄表的錯誤率，提高了能耗信息的完整性和可信度。同時，在安科瑞系統和工作人員的大力支持下，該農貿市場將吸引更多租戶入住市場，有優質的管理系統扶持，大大提升了市場的經濟效益。
