安科瑞Acrel-EIOT能源物聯網平臺方案

發布時間：2022-05-07瀏覽次數：0

Acrel-EIoT能源物聯網開放平臺是一套基于物聯網數據中臺，建立統一的上下行數據標準，為互聯網用戶提供能源物聯網數據服務的平臺。用戶僅需購買安科瑞物聯網傳感器，選配網關，自行安裝后掃碼即可使用手機和電腦得到所需的行業數據服務。

數據服務：互聯網用戶無需關注平臺本身，僅需關注購買硬件后得到的行業數據服務，即PAAS服務。

數據訂閱：系統集成商不再需要知道下行硬件的結構和協議，通過平臺接口獲取數據，或由平臺向應用子系統推送數據。

一、行業背景

國家規劃

國家十三五規劃中提出“加快建設數字中國”之后，十四五規劃中又提出“互聯網-物聯網線上線下融合對生活方式的變革”。

我司參與越來越多的主要是智慧交通、智慧政務和智慧建筑相關的物聯網系統建設。

市場規模

政府陸續開展和推廣智慧城市試點工作，智慧城市相關的政策紅利不斷釋放，同時吸引了大量社會資本加速投入，物聯網相關的智慧城市級的平臺、各類行業解決方案的平臺需求急劇增長。

我司曾參與過的智慧城市建設典型方向包括：安全用電、環保用電、餐飲油煙監測、電瓶車充電樁、建筑能耗等。這些方向我司都參與過區域級、城市級乃至省級的數據平臺建設。

能源互聯網

能源互聯網在能源側涵蓋了供能側管理（如水電、火電、核電、風電和太陽能）、儲能側管理（如相變儲熱、冰蓄冷、水儲冷、各類新能源電池等），以及用能測管理（如工業用電、商業用電、新能源電動汽車等），實現上述三類主體與能源調度中心的信息傳遞，實現能效管理、互聯網支付、數據監控等功能，實現互聯網與能源的生產、傳輸、存儲、消費以及能源市場深度融合。

二、客戶痛點及需求

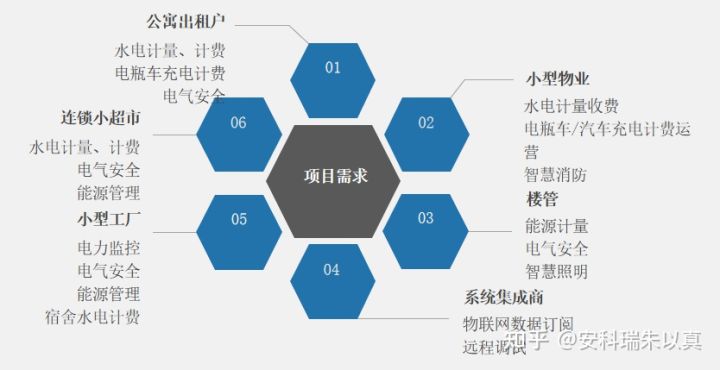

互聯網用戶！

智慧城市！

三、解決方案

參考標準

ISO/IEC11801 《國際綜合布線標準》

GB/50198 《監控系統工程技術規范》

GB50052-2009 《供配電系統設計規范》

GB50054-2011 《低壓配電設計規范》

IEC 61587 《電子設備機械結構系列》

DL/T448-2000 《電能計量裝置技術管理規程》

DL/T 698.1-2009 《第1部分：總則》

DL/T 698.2-2010 《第2部分：主站技術規范》

DL/T 698.31-2010 《第3.1部分：電能信息采集終端技術規范-通用要求》

DL/T/814-2002 《配電自動化系統功能規范》

GB/T/3047.1 《面板、架和柜的基本尺寸系列》

DL/T5137-2001 《電測量及電能計量裝置設計技術規程》

GB2887 《計算站場地技術條件》

GB 50116 《火災自動報警系統設計規范》

GB 14287 《電氣火災監控系統》

GB28184 《消防設備電源監控系統》

GB29364《防火門監測器》

GB51309《消防應急照明和疏散指示系統技術標準》

GB25506 《消防控制室通用技術要求》

GB50016《建筑設計防火規范》

GB51348 《民用建筑電氣設計標準》

GB 26875.2-2011 《城市消防遠程監控系統》

Q/GDW236-2009《電動汽車充電站通用要求》

Q/GDW238-2009《電動汽車充電站供電系統規范》

GBT 20234.1-2011電動汽車傳導充電用連接裝置第1部分：通用要求

GBT 20234.2-2015電動汽車傳導充電用連接裝置第2部分：交流充電接口

NBT33008.2-2013電動汽車充電設備檢驗試驗規范第2部分：交流充電樁

組網結構！

Acrel-EIoT能源物聯網云平臺采用分層分布式結構，主要由感知層（終端采集設備）、網絡層（通訊管理終端）和平臺層（能源物聯網云平臺）三個部分組成。

● 感知層：連接于網絡中的各類傳感器，包括多功能儀表、預付費電表、多回路儀表、物聯網電表、物聯網水表、電瓶車充電樁、汽車充電樁、路燈控制器等。

● 網絡層：智能網關，采集感知層的數據，進行規約轉換及存儲之后將數據上傳至能源物聯網云平臺。

● 平臺層：包含應用服務器和數據服務器，可在PC端或移動端實現應用。

平臺結構

能源供應

保障配電可靠，解決運維難的問題，降低人力成本

電力集抄，監測配電系統中的電力參數，實現遙信、遙測、遙控

運維巡檢管理，平臺制定巡檢計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環

電氣安全！

1、彈出告警，顯示異常畫面，警情研判

2、運維人員查看告警位置，趕往事發地點

3、現場事件處置，消除缺陷

4、審核結果，告警閉環

電氣安全監測，監測用電回路中的漏電流、線纜溫度、故障電弧等電氣參數，漏電流過大、線纜溫度溫度過高、線路中有故障電弧時產生報警；

煙感監測，監測煙感狀態，有煙霧時產生報警；

當線路發生短路時在150微秒內切斷回路，無危險火花產生，起到短路滅弧作用

視頻監控，監控公共區域的視頻；

隱患管理，APP、手機短信、郵件、釘釘、語音等多種方式提醒及隱患閉環處理；

運維巡檢管理，平臺制定巡檢計劃，移動端執行簽到、巡檢、消缺，負責人審核閉環。

電能質量

保障用電質量，降低線損，提高設備用電效率，降低設備故障率；

電能質量監測，包括三項不平衡度、諧波、功率因數，以矢量圖的形式展示三相不平衡度；

三項不平衡或功率因數過低時產生報警，觸發APP、手機短信、郵件、釘釘、語音等多種方式提醒。

智能照明

運行監測，實時監控照明區域燈光狀態；

遠程集中控制，平臺端執行燈光開關、亮度調節、場景切換、運行時間設置等操作；

系統聯動，通過干接點連接消防系統做聯動。

預付費

遠程抄表，遠程售水電，多種計費模式；

余額不足、欠費、充值到賬等事件提醒；

遠程控制；

惡性負載識別；

自助購水電；

財務分析；

公攤電費和損耗電費收??；

房租、物業費管理。

充電樁

充電樁管理，對充電樁充電權限進行管理，包括公樁、私樁模式；

充電樁監控，監控汽車充電樁和電瓶車充電樁的實時狀態；

功率控制，根據充電站的功率負載對充電樁的充電遠程控制，平臺端執行參數設置、下發電價、復位等操作；

安全監控，實時監控充電過程，及時定位故障，切除火災隱患；

隱患管理，APP、手機短信、郵件、釘釘、語音等多種方式提醒及隱患閉環處理；

能耗統計，統計充電樁的用電情況；

運營分析，區域、站點、時間等多維度統計充電、廣告收益；

用戶充電，充電用戶使用微信/支付寶小程序、IC卡啟動充電，支持手機充值，享受優惠活動。

能耗分析

實現精細化能源計量，提供數據診斷，為節能改造提供數據支持；

能耗監測，監測支路的電、水、氣、冷、熱等分類能源消耗，能耗超標時觸發報警；

能耗分析，對各分類用能進行趨勢分析和同環比分析；

復費率統計，對支路的尖、峰、平、谷用電量進行統計分析；

能源流向圖，展示企業內各分類能源的流向；

數據報表，數據集抄報表、支路費用報表、容需量報表等；

分項用能，對建筑內照明插座、空調、動力、特殊用電等分項電能進行統計；

碳排放管理，對區域碳排放進行趨勢分析和同環比分析；

能源費用分析，對分類能源費用進行統計，并進行趨勢分析和同環比分析，包括復費率、容量費和需量費和其他能源費用。

四、平臺功能

可定制的駕駛艙

可根據客戶的行業特性，行業需求，經過培訓的工程或調試人員自行繪制客戶所需的駕駛艙頁面。

如圖所示的智慧物業駕駛艙，內容有：預付費、充電樁、電梯、空調、照明等設備管理、能耗統計、收益統計、運維情況等。其中百度地圖可以選配成BIM建筑模型，任何傳感器報警時可以在BIM模型中預警顯示。

電力集抄

實時監測各配電柜的電壓、電流等電力參數，實現遙測、遙信、遙控；

實時監測各配電室溫濕度、煙感、水浸等環境參數；

實時監視變壓器的運行狀態及用能參數，測算損耗，找出經濟運行區間，降低損耗，節約電量。

智慧消防

在低壓配電回路安裝電氣火災探測器、無線測溫傳感器、智能斷路器等設備，對配電回路的剩余電流、線纜溫度等火災危險參數進行實時監控和管理；

在消防水池、消防水箱等地方安裝消防水位表，檢測消防水位的變化；消防水管、噴淋等地方安裝消防水壓表，檢測消防管道的壓力；

在家庭、賓館、公寓等存在煙霧、可燃?xì)怏w的室內場所，安裝NB獨立式煙感或可燃?xì)怏w探測器，檢測這些場所是否存在煙霧和可燃?xì)怏w。

預付費

系統針對商鋪開戶支持一戶一表，也支持一戶多表的需求；

支持峰谷電價；

支持單表設置功率過載閾值；

支持設置單表金額報警的兩級閾值。

路燈監控

運行監測，實時監控城市各個路燈的燈光狀態；

遠程集中控制，平臺端執行燈光開關、亮度調節、場景切換、運行時間設置等操作；

控制策略，根據外界環境自動控制燈光開閉；按照預設的運行時間自動控制燈光；通過智能開關個性化調節所屬區域燈光。

充電樁

監控電瓶車、汽車充電樁的實時狀態，包括離線、故障、異常、充電中、空閑等；

展示充電樁充電過程中的實時電流、電壓、功率、漏電、溫度，支持查看歷史充電數據；

遠程設置充電樁相關報警參數，包括越限報警值設定、過溫報警設定、漏電報警設定、過壓報警設定、欠壓報警設定及是否開啟相關報警等。
