項目概述：

     成都東站位于四川省成都市成華區，是中國鐵路成都局集團有限公司成都車站管轄的鐵路車站，是中西部較大的鐵路客運站之一，是集鐵路、軌道、客運、公交等多種交通方式于一體的綜合交通樞紐。成都東站占地面積86.7萬平方米，總建筑面積22萬平方米，設計高峰小時旅客發送量為2.4萬人次。

本項目將成都東站的能耗管理系統，監測對象為成都東站內配電箱的總表，共有278只。

設計依據：

     本技術規范書引用的國家和行業標注如下：

  ISO/IEC 11801 《國際綜合布線標準》

  GB 50052      《供配電系統設計規范》

  GB 50054      《低壓配電設計規范》

  GB/T 50063           《電力裝置的電測量儀表裝置設計規范》

  IEC 61587 《電子設備機械結構系列》

  DL/T448       《電能計量裝置技術管理規程》

《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據采集技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——分項能耗數據傳輸技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——樓宇分項計量設計安裝技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——數據中心建設與維護技術導則》

《國家機關辦公建筑和大型公共建筑能耗監測系統——建設、驗收與運行管理規范》

《國家機關辦公建筑和大型公共建筑能耗監測系統——軟件開發指導說明書》

項目設計：

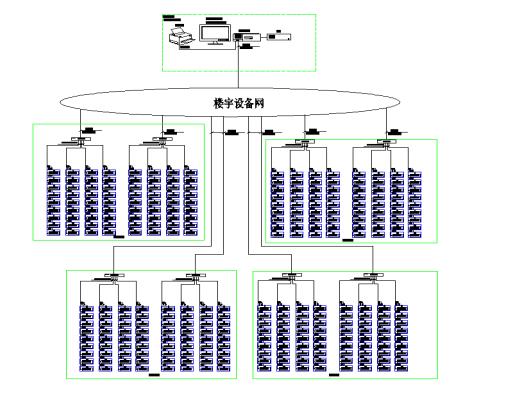

     系統采用安科瑞能耗管理系統ACREL-5000，監測1#、2#、3#、4#強電間的278只儀表。在1#、2#、3#、4#弱電間分別放置1臺安科瑞通訊管理機ANET-2E8S1,多功能儀表之間通過485通訊線按手拉手方式連接到通訊管理機，通訊管理機接入成都東站的設備網，通過設備網與平臺服務器形成組網。

系統功能：

 綜合能耗主界面

  主頁面顯示該建筑的建筑圖片，建筑基本信息,建筑當月分項用電餅圖和各種能源的消耗量。根據所選的建筑，對其建筑圖片進行加載，可以選擇時間查看建筑能耗情況，選擇建筑或時間后自動刷新，默認為當天。

支路用能

  系統可以統計各支路某段時間內逐日、逐周、逐月、逐季、逐年用能。系統可查看各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，并可以將支路用能顯示合計，以圖表形式顯示。

分項能耗統計

  系統可以按照分項進行能耗統計與顯示。其中，日分項用能同比分析圖顯示不同分項的當日與昨日能耗柱狀圖（藍色柱表示今日，綠色柱表示昨日）；用能餅圖顯示各分項過去31天的用能占比；堆積圖顯示各分項過去31天的能耗趨勢；分項用能排名圖顯示被選中分項對應能耗值排名前10位的支路。

分項用能報表

  系統可以統計各分項某段時間內逐日、逐周、逐月、逐季、逐年用能?？刹榭捶猪?xiàng)中各支路用能趨勢，可根據已有的日期或者自定義時間進行查詢，統計數據可導出至Excel。

能耗的同比環比分析

  系統可將各主要耗能設備的能耗與去年同期值和上月值進行同比環比分析，檢驗節能效果，根據分析結果執行節能績效考核，以及節能目標的修正。統計各支路當年每月用能及去年同期用能；

系統意義：

   成都東站通過建立能耗管理系統，梳理并明確了用能體系；

   通過能耗系統用能統計，方便值班人員查詢?nèi)我鈺r段任一回路的用能數據，導出日月年用能報表，提高工作效率；

   通過能耗系統的數據分析，可以找出車站內部的高能耗點，為后期的節能減排提供數據支撐；

   系統通過數據的同比分析可以量化節能改造的成果，展現節能的效果。
