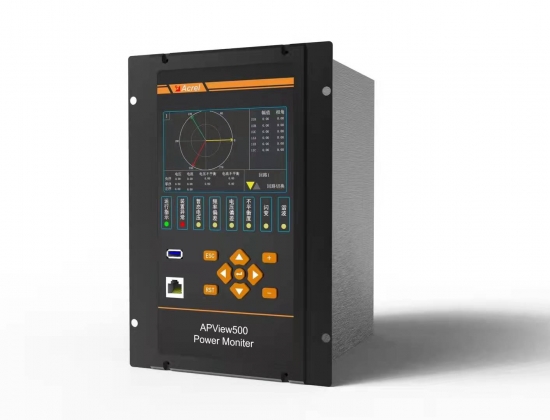

APView500電能質量在線監測裝置采用了高性能多核平臺和嵌入式操作系統，遵照IEC61000-4-30《測試和測量技術-電能質量測量方法》中規定的各電能質量指標的測量方法進行測量，集諧波分析、波形采樣、電壓暫降/暫升/中斷、閃變監測、電壓不平衡度監測、事件記錄、測量控制等功能為一體。裝置在電能質量指標參數測量方法的標準化和指標參數的測量精度以及時鐘同步、事件標記功能等各個方面均達到了IEC61000-4-30 A級標準，能夠滿足110kV及以下供電系統電能質量監測的要求，廣泛適用于化工、鋼鐵、冶金、醫院、數據中心、交通建筑等行業的電能質量監測。

2.1工作電源

額定值：AC/DC220、AC/DC110V或DC48V

允許偏差： －20％～＋20％；

功率消耗： 不大于15W；

2.2交流電流輸入

輸入方式：  電流互感器輸入；

額定值In： 5A或1A；

測量范圍： 0～1.2In；

功率消耗： 不大于0.5VA/路；

過載能力： 1.2In 連續工作；

    20倍額定電流允許1s。

2.3交流電壓輸入

輸入方式：  電壓互感器輸入；

額定值Un：  57.74V/100V或220V/380V；

測量范圍：  0～1.2Un；

功率消耗：  不大于0.5VA/路；

過載能力： 1.2Un 連續工作;

4倍額定電壓允許1s。

2.4開關量輸入

額定電壓：  AC/DC220V、AC/DC110V或DC48V；

輸入方式：  無源接點，需要外接電源；

2.5開關量輸出

機械壽命：  ≥10000次；

輸出方式：  無源干接點；

接通容量：  ≤4000W或≤384VA；

導通電流：  連續≥16A(AC250V/DC24V)，短時(200ms)≥30A;

2.6通訊接口

2.6.1以太網

接口速率：  10/100M 自適應；

接口類型：  10/100Base—T；

支持TCP/IP，FTP 協議；

2.6.2RS485 接口

接口速率：  RS485：300～57600bps；

帶光電隔離。
