“十四五”期間，隨著“雙碳”目標提出及逐步落實，本就呈現出較好發展勢頭的分布式光伏發展有望大幅提速。就“十四五”光伏發展規劃，國家發改委能源研究所可再生能源發展中心副主任陶冶表示，“雙碳”目標意味著國家產業結構的調整，未來10年，新能源裝機將保持在110GW以上的年增速，這里面包含集中式光伏電站和分布式光伏電站。相較于集中式電站來說，分布式對土地等自然資源沒有依賴，各個地方的屋頂就是分布式電站的形成基礎，在碳中和方案的可選項中，分布式光伏由于其靈活性必將被大力發展，目前已有河北、甘肅、安徽、浙江、陜西等9省發布關于分布式光伏整縣推進工作的通知。

目前我國的兩種分布式應用場景分別是：廣大農村屋頂?shù)膽粲霉夥凸ど虡I(yè)企業屋頂光伏，這兩類分布式光伏電站今年都發展迅速。

1.1 交流220V并網

交流220V并網的光伏發電系統多用于居民屋頂光伏發電，裝機功率在8kW左右。戶用光伏電站今年發展非常迅猛，根據國家能源局網站提供的數據，截至2021年6月底，全國累計納入2021年國家財政補貼規模戶用光伏項目裝機容量為586.14萬千瓦，這相當于6個月在居民屋頂建造了四分之一個三峽水電站。

部分小型光伏電站為自發自用，余電不上網模式，這種類型的光伏電站需要安裝防逆流保護裝置，避免往電網輸送電能。光伏電站規模較小，而且比較分散，對于光伏電站的管理者來說，通過云平臺來管理此類光伏電站非常有必要。

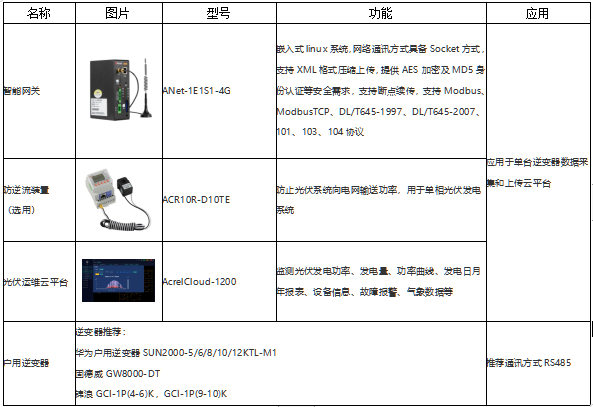

1.2 交流380V并網

根據國家電網Q/GDW1480-2015 《分布式電源接入電網技術規定》，8kW~400kW可380V并網，超出400kW的光伏電站視情況也可以采用多點380V并網，以當?shù)仉娏Σ块T(mén)的審批意見為準。這類分布式光伏多為工商業企業屋頂光伏，自發自用，余電上網。分布式光伏接入配電網前，應明確計量點，計量點設置除應考慮產權分界點外，還應考慮分布式電源出口與用戶自用電線路處。每個計量點均應裝設雙向電能計量裝置，其設備配置和技術要求符合 DL/T 448 的相關規定，以及相關標準、規程要求。電能表采用智能電能表，技術性能應滿足國家電網公司關于智能電能表的相關標準。用于結算和考核的分布式電源計量裝置，應安裝采集設備，接入用電信息采集系統，實現用電信息的遠程自動采集。

光伏陣列接入組串式光伏逆變器，或者通過匯流箱接入逆變器，然后接入企業380V電網，實現自發自用，余電上網。在380V并網點前需要安裝計量電表用于計量光伏發電量，同時在企業電網和公共電網連接處也需要安裝雙向計量電表，用于計量企業上網電量，數據均應上傳供電部門用電信息采集系統，用于光伏發電補貼和上網電量結算。

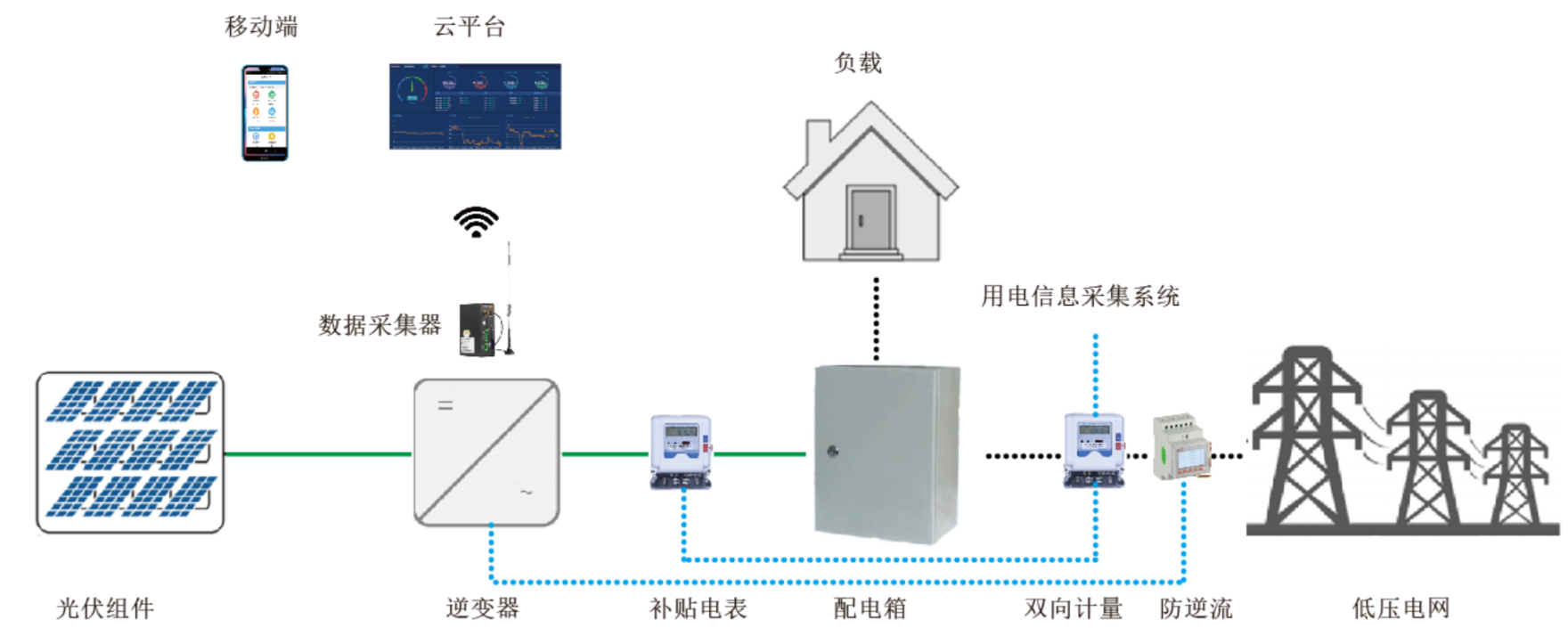

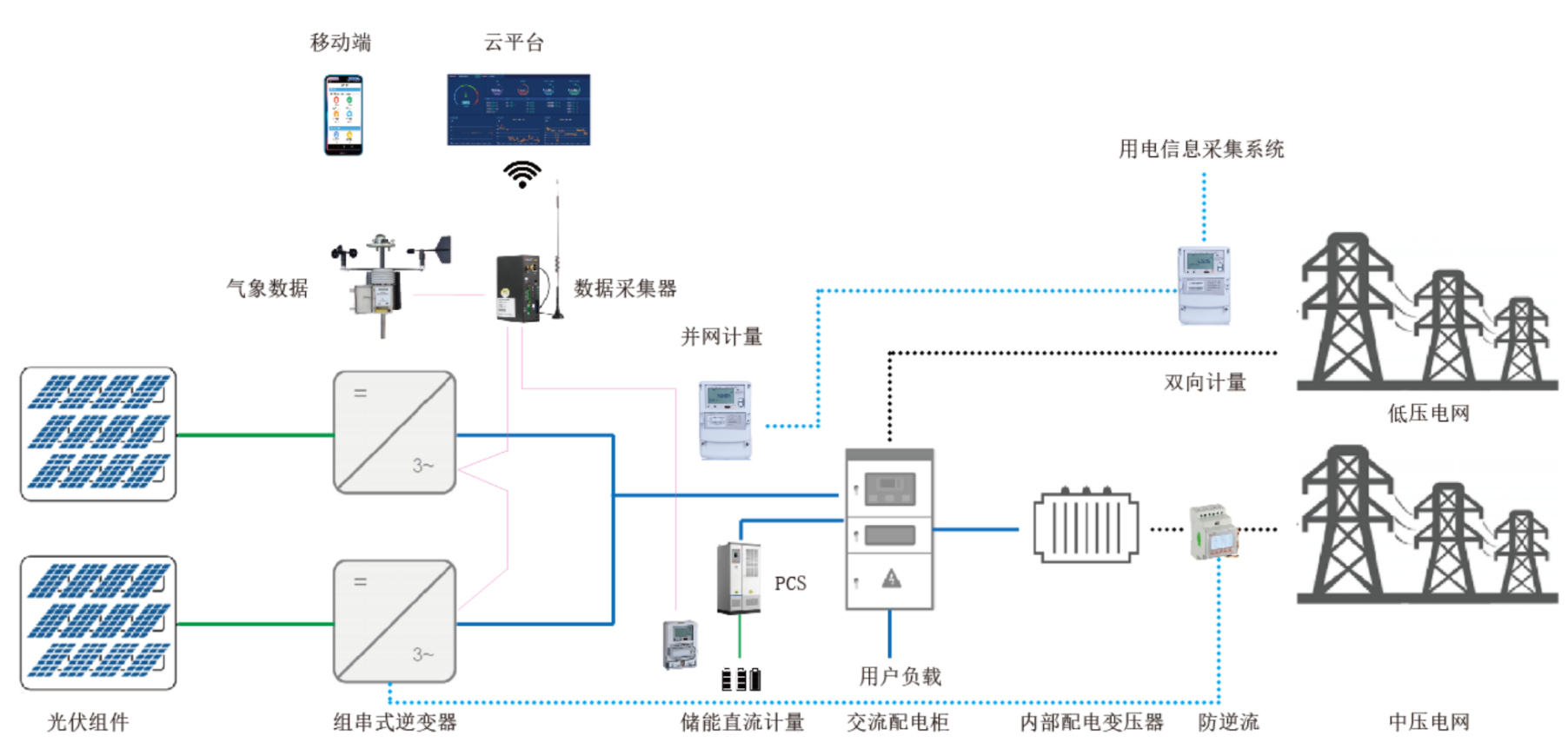

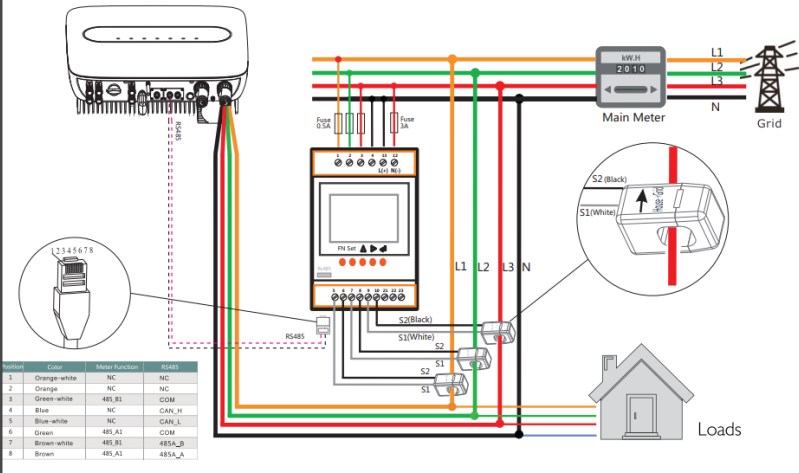

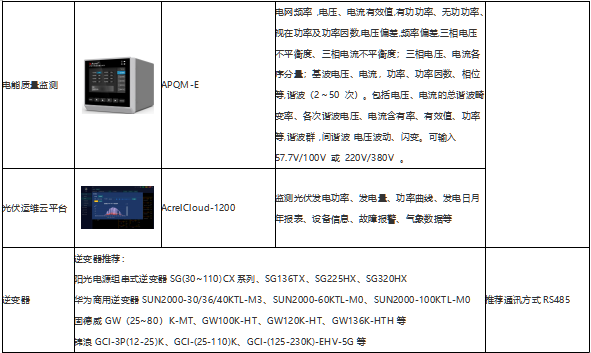

部分光伏電站并網點需要監測并網點電能質量，包括電源頻率、電源電壓的大小、電壓不平衡、電壓驟升/驟降/中斷、快速電壓變化、諧波/間諧波 THD、閃變等，需要安裝單獨的電能質量監測裝置。部分光伏電站為自發自用，余電不上網模式，這種類型的光伏電站需要安裝防逆流保護裝置，避免往電網輸送電能，系統圖如下。

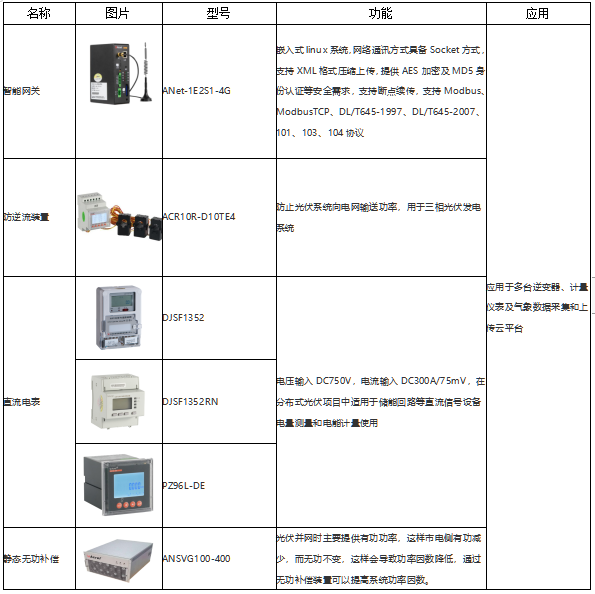

這種并網模式單體光伏電站規模適中，可通過云平臺采用光伏發電數據和儲能系統運行數據。

1.3 10kV或35kV并網

根據《國家能源局關于2019年風電、光伏發電項目建設有關事項通知》（國發新能〔2019〕49號），對于需要國家補貼的新建工商業分布式光伏發電項目，需要滿足單點并網裝機容量小于6兆瓦且為非戶用的要求，支持在符合電網運行安全技術要求的前提下，通過內部多點接入配電系統。

此類分布式光伏裝機容量一般比較大，需要通過升壓變壓器升壓后接入電網。由于裝機容量較大，可能對公共電網造成比較大的干擾，因此供電部門對于此規模的分布式光伏電站穩控系統、電能質量以及和調度的通信要求都比較高。

光伏電站并網點需要監測并網點電能質量，包括電源頻率、電源電壓的大小、電壓不平衡、電壓驟升/驟降/中斷、快速電壓變化、諧波/間諧波 THD、閃變等，需要安裝單獨的電能質量監測裝置。

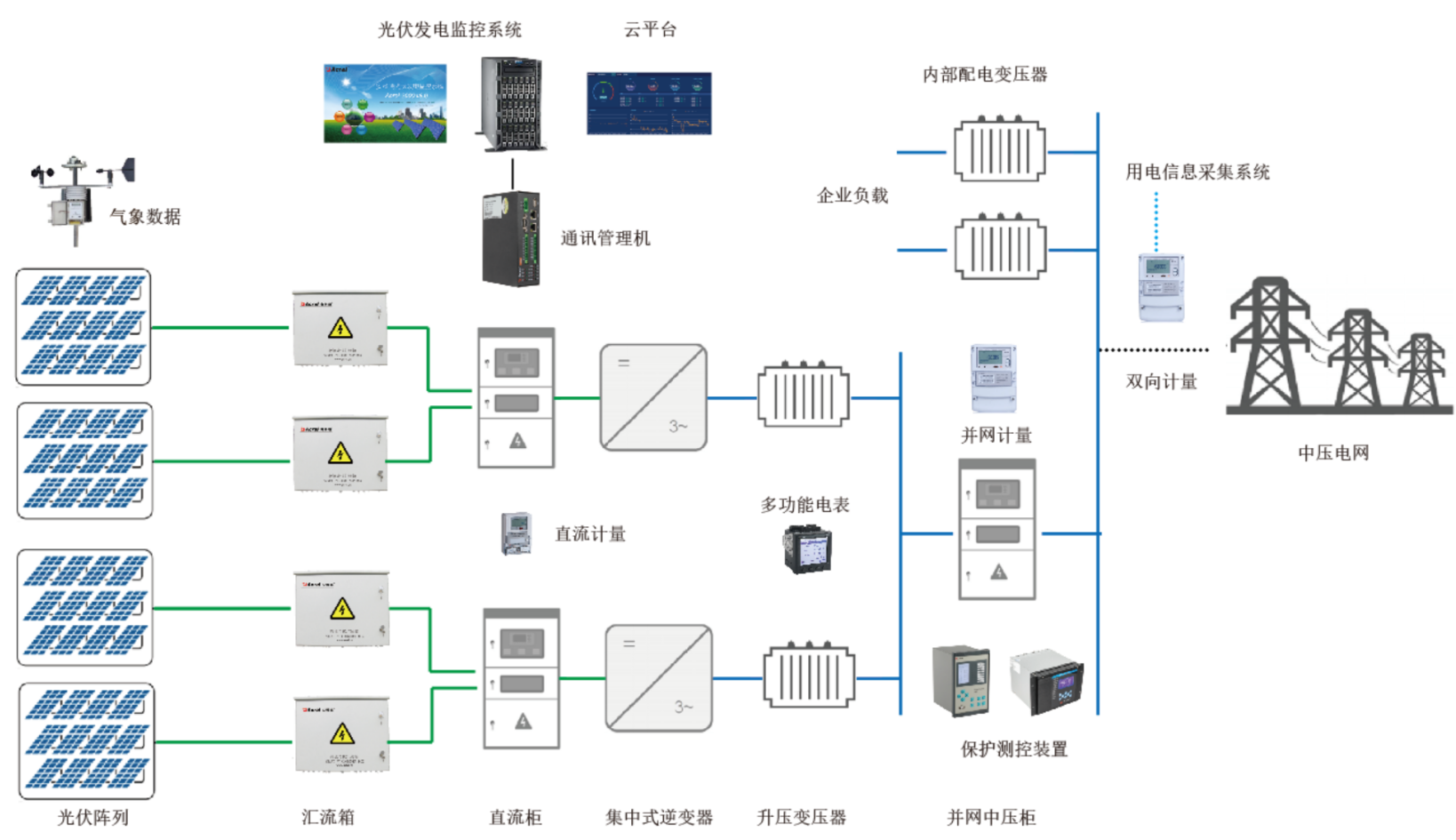

上圖為一個1MW分布式光伏電站的示意圖，光伏陣列接入光伏匯流箱，經過直流柜匯流后接入集中式逆變器(直流柜根據情況可不設置)，最后經過升壓變壓器升壓至10kV或35kV后并入中壓電網。

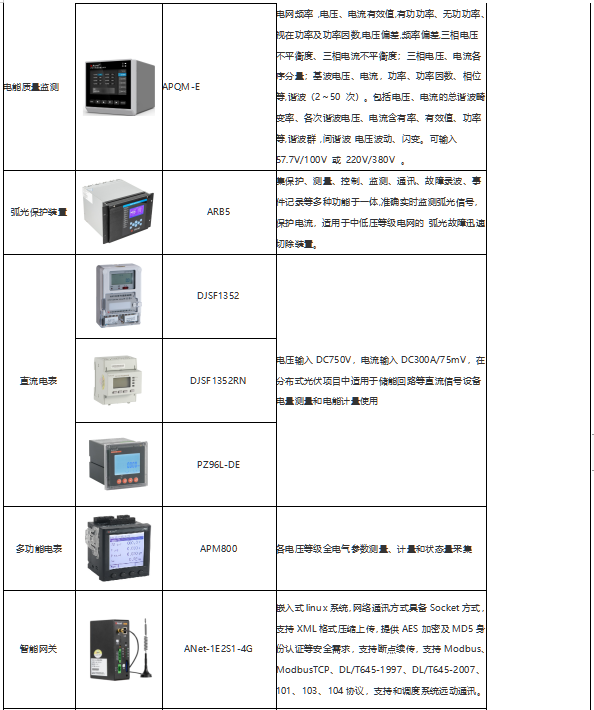

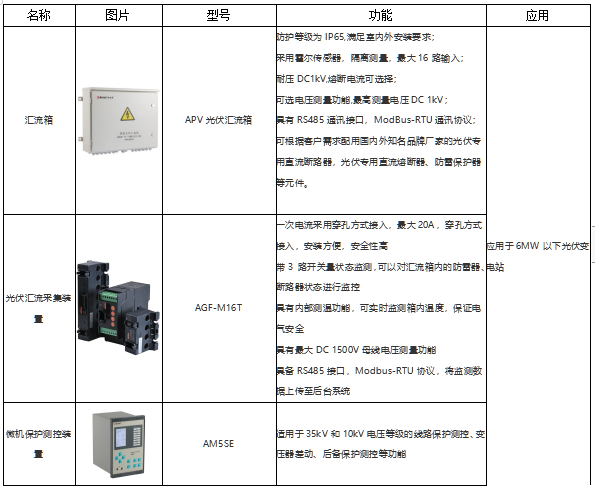

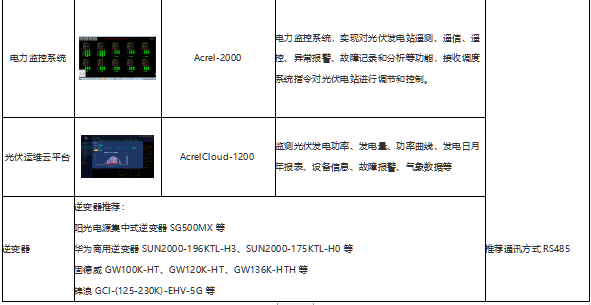

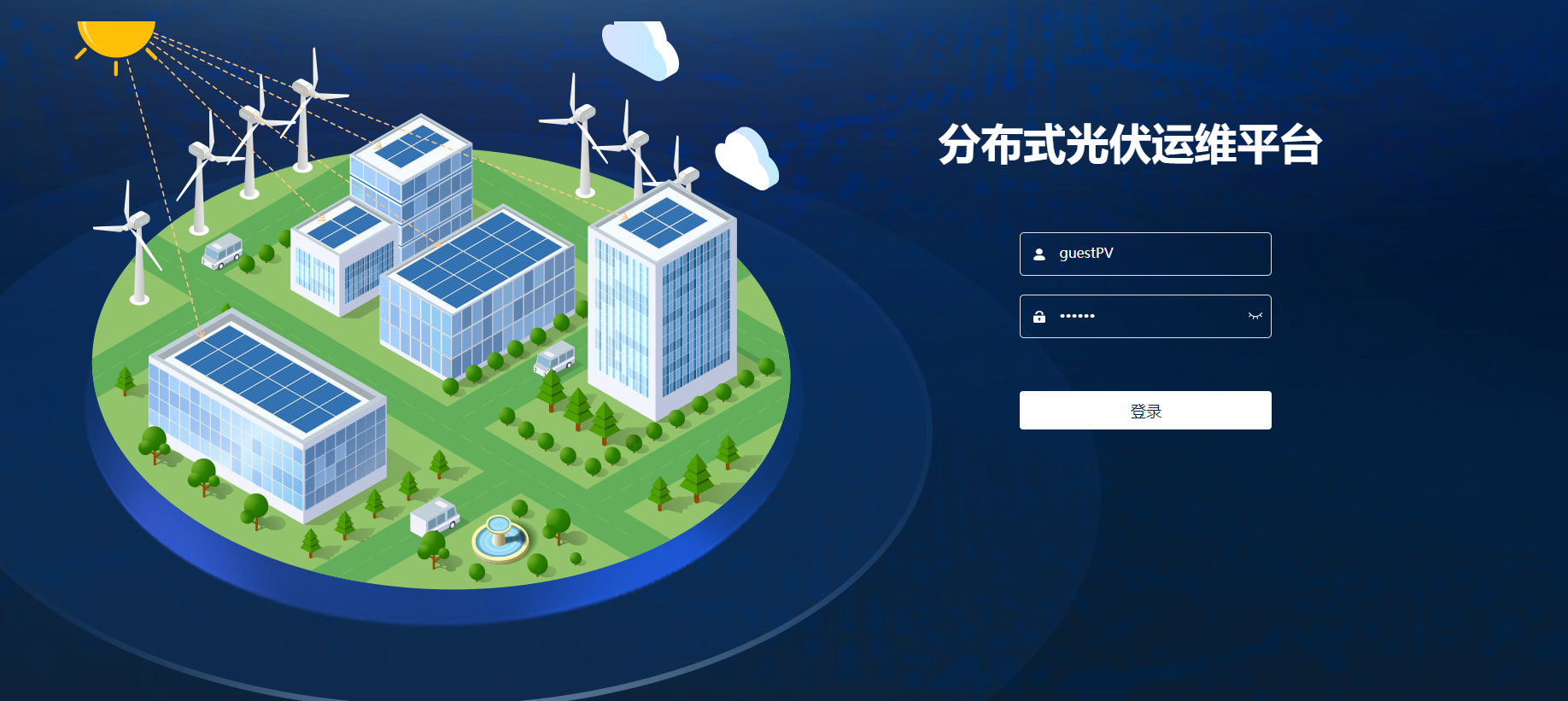

 http://cloud.acrel.cn/   賬號：acrel 密碼：123456

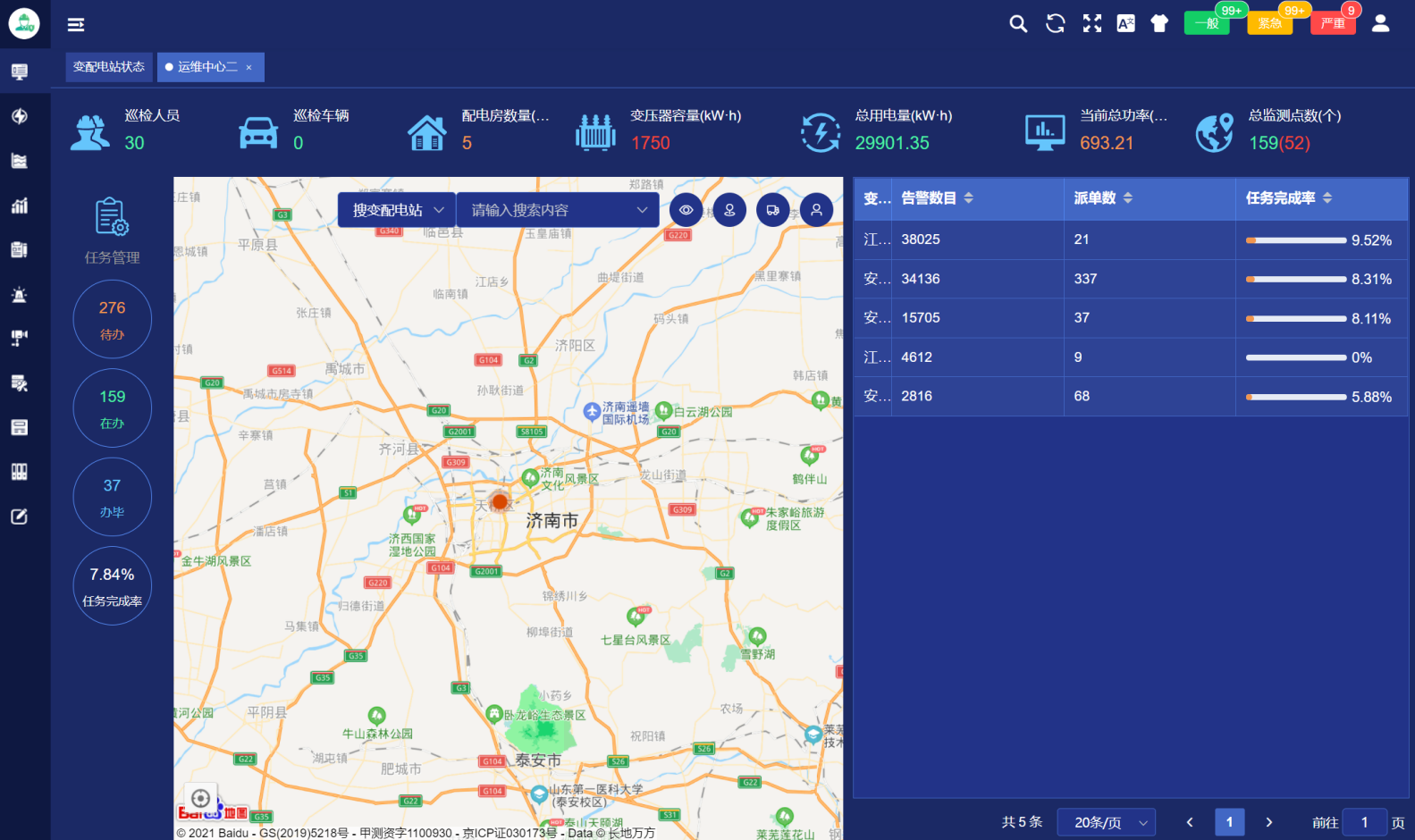

云平臺軟件采用B/S架構，任何具備權限的用戶都可以通過WEB 瀏覽器，根據授權的不同監視分布在區域內各建筑的光伏電站的運行狀態（如電站地理分布、規模信息、是否并網、當前發電量、總發電量等信息）。

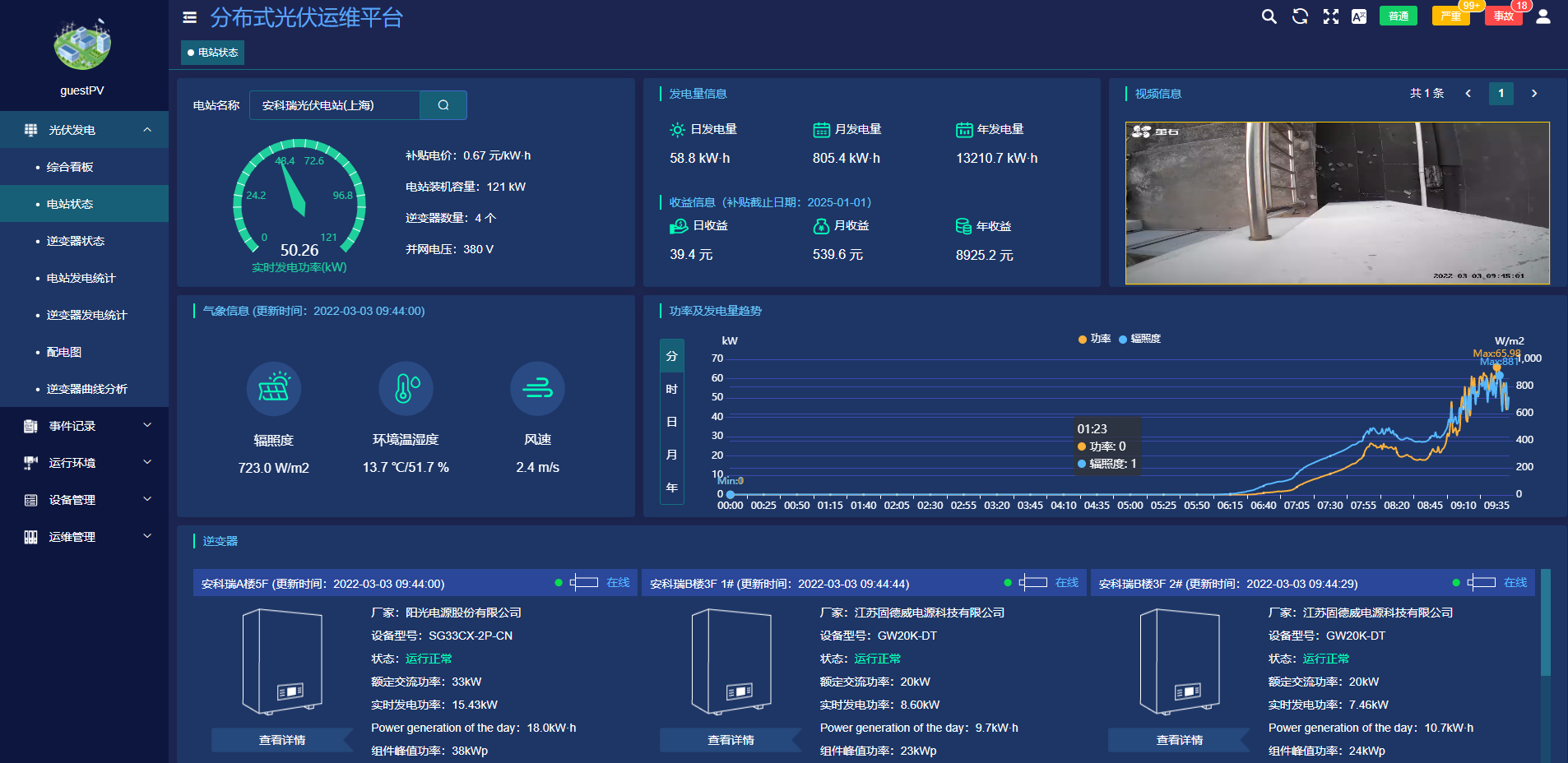

1）顯示接入的電站位置、數量、裝機容量以及異常報警情況。

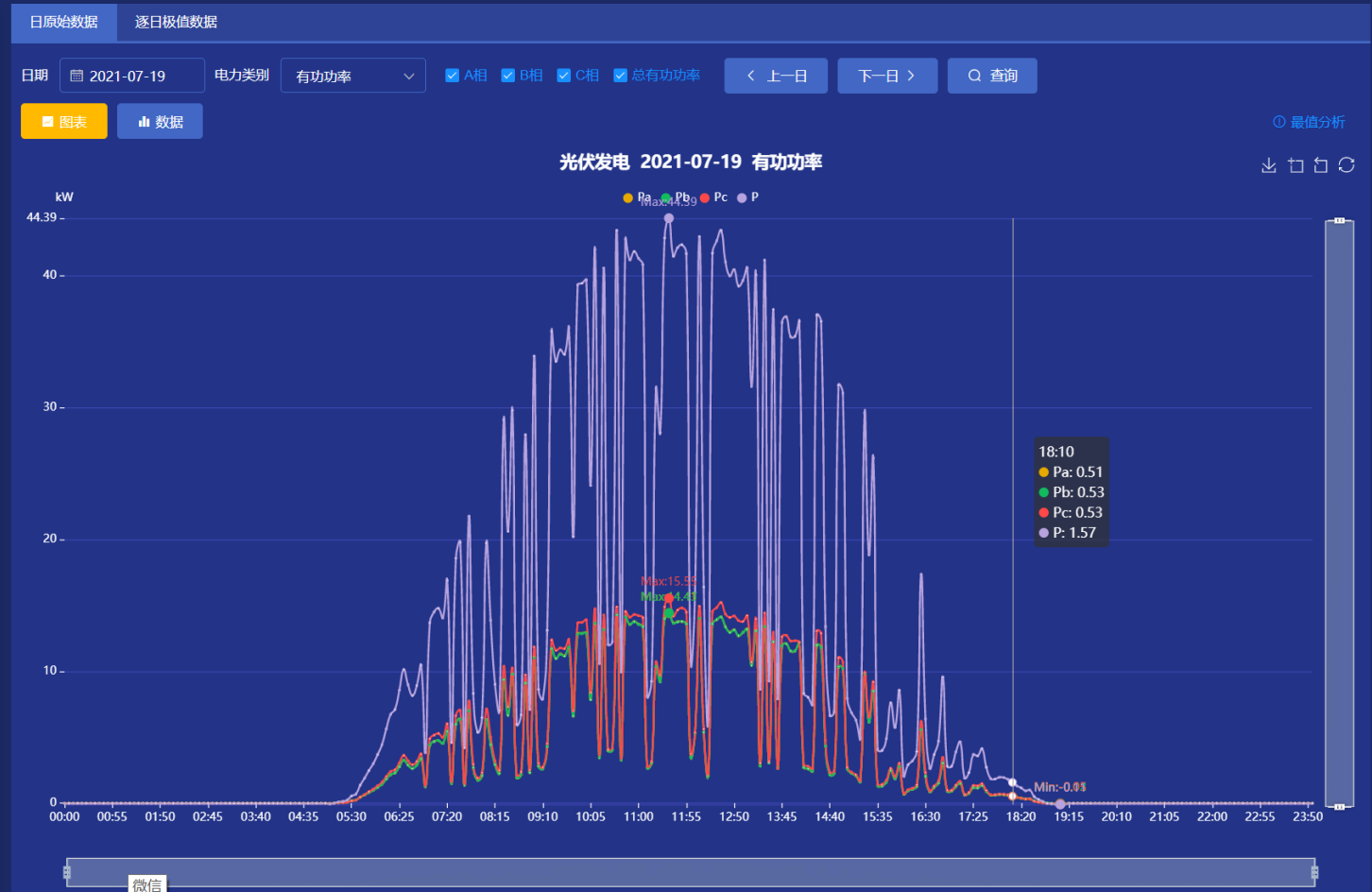

2）顯示單個場站當日發電功率曲線、日/月/累計發電量以及設備狀況等。

3）顯示單個逆變器詳細情況，包括實時功率、日發電量、事件告警以及支路信息。

1）通過對電站內一次及二次配電網絡狀態的監控，了解電站內各電氣設備的運行情況及狀態，并對電站的并網狀態、有/ 無功功率流向情況等進行實時監控。

2）光伏組件分布監控

  能夠根據微逆變反應的數據顯示各組太陽能電池板的工作狀態（是否正常發電），根據組串式逆變器顯示各光伏組串輸出功率，分別計量?jī)煞N兩種逆變方式的發電量日發電量、日發電量曲線、月發電量柱狀圖、年發電量柱狀圖等，并對這兩種方式發電量進行對比。

3）逆變器監控

組串式逆變器主要監測指標包括：

-  直流電壓、直流電流、直流功率

-  交流電壓、交流電流

-  逆變器內溫度、時鐘

-  頻率、功率因數、當前發電功率

-  日發電量、累積發電量、累積CO2 減排量

-  電網電壓過高、電網電壓過低

-  電網頻率過高、電網頻率過低

-  直流電壓過高、直流電壓過低

-  逆變器過載、逆變器過熱、逆變器短路

-  散熱器過熱

-  逆變器孤島

-  DSP 故障、通訊故障等。

監控系統可繪制顯示逆變器電壓—時間曲線、功率—時間曲線等，直流側輸入電流實時曲線、交流側逆變輸出電流曲線，并采集與顯示各逆變器日發電量等電參量；

4）交流匯流箱監控

交流匯流箱主要監測指標包括：

-  光伏組串輸出直流電壓、輸出直流電流、輸出直流功率

-  各路輸入總發電功率、總發電量

-  匯流箱輸出電流、匯流箱輸出電壓、匯流箱輸出功率

-  電流監測允差報警

-  傳輸電纜/ 短路故障告警

-  空氣開關狀態、故障信息等

5）交流配電柜監控

交流配電柜主要監測指標包括：

-  光伏發電總輸出有功功率、無功功率

-  功率因數、電壓、電流

-  斷路器故障信息、防雷器狀態信息等

6）并網柜監控

通過對并網柜的監控，計量上網電量、內部用電量、電能質量、光伏發電系統有功和無功輸出、發電量、功率因數、并網點的電壓和頻率、注入系統的電等參數，計算碳減排量，并折算成標準煤，計算發電收益。

7）環境參數監控

環境參數主要監測指標包括 ：

-  日照輻射

-  風速、風向

-  環境溫度

-  太陽能電池板溫度等

對比實際微逆或幾種微逆輸出指導電池板需要清洗等信息。

8）歷史數據管理

監控系統可針對光伏發電現場的各種事件進行記錄，如：通訊采集異常、開關變位、操作記錄等，時間記錄支持按類型查詢，并可對越限報警值進行更改設置；

9）日發電趨勢分析

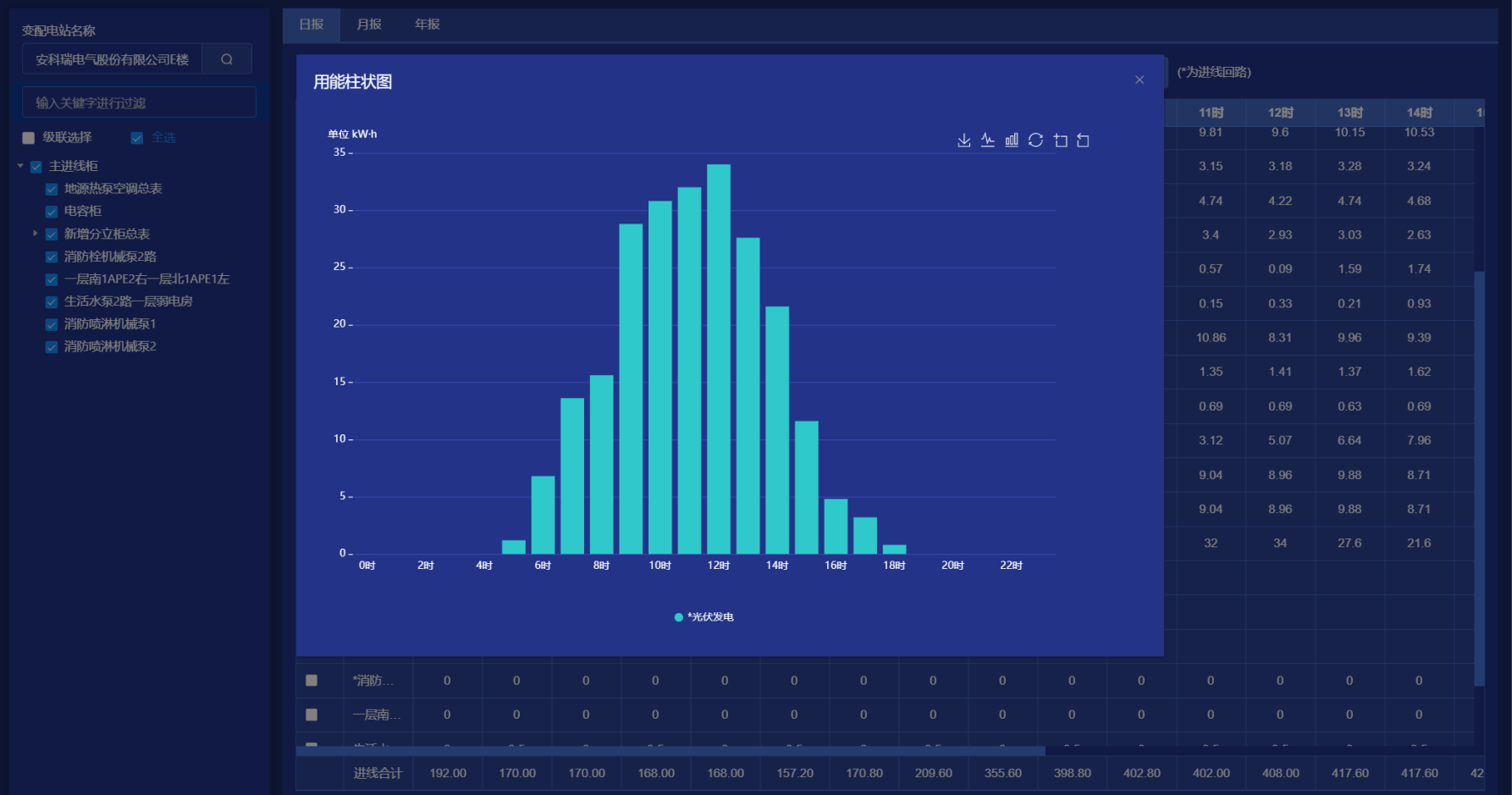

系統提供了實時曲線和歷史趨勢兩種曲線分析界面，可以反映出每天24小時內光伏發電量與該日日照強度，環境溫度，風速等的波動情況。

10）故障報警

當電池板長時間輸出功率偏低進行故障指示，建議運維人員前往現場檢查是否有故障發生等；另外對于并網柜部分的主斷路器分合閘狀態進行監視，當出現開關變位及時報警，提醒運維人員。
