功能：

企業綜合能效管理系統是為企業提供能耗管理、電能質量和用能安全監測的整套解決方案，系統可采集多種類型能源（電、水、天然氣、工業氣體、冷熱量等）數據，并對能源消耗進行分析，包括分類分項能耗、區域能耗、部門能耗數據以及用能安全監控，協助企業消除能源消耗盲區，提高配電系統運行和用能安全，為企業降低運營成本。

應用場所：

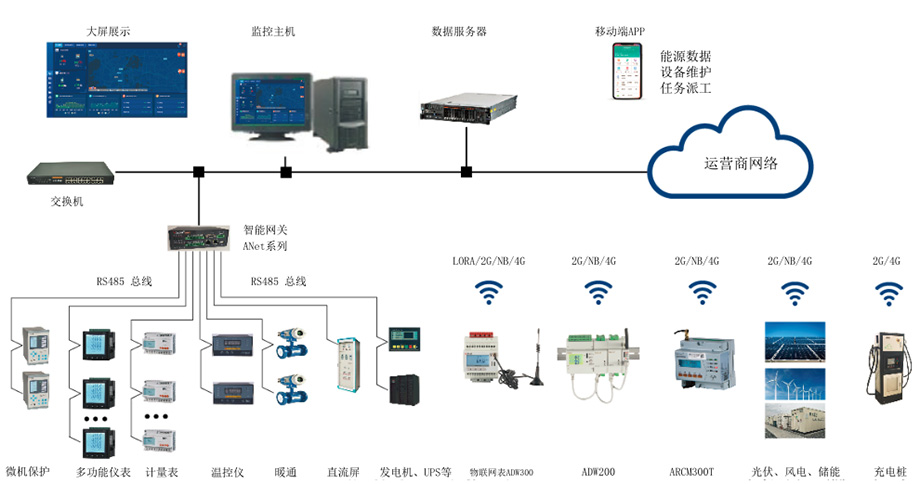

能效管理系統作為一個集成系統，可以接入高低壓配電系統各類傳感設備，包括微機保護測控裝置、多功能儀表、剩余電流傳感器、直流屏、變壓器溫控儀、暖通儀表（水、冷熱量、工業氣體等）以及其它電源系統，包括柴油發電機、UPS、光伏、風力發電、儲能系統等等。系統可分為三層：監控管理層、網絡傳輸層和現場感知層。

監控管理層作為主要的人機接口界面，包含數據服務器、監控主機等，承擔數據采集、存儲、展示、打印等功能。

網絡傳輸層包含智能網關以及其它網絡設備。傳輸數據可使用局域網，也可以依賴運營商提供的互聯網服務傳輸數據。作為邊緣計算的智能網關承擔數據采集、邏輯判斷、規約轉換、數據壓縮加密和斷點續傳功能，提高系統運行可靠性和穩定性。

現場感知層設備用于感知電、水、冷熱量等能源數據，并上傳至智能網關或者通過4G/NB-IOT等方式直接上傳數據服務器。

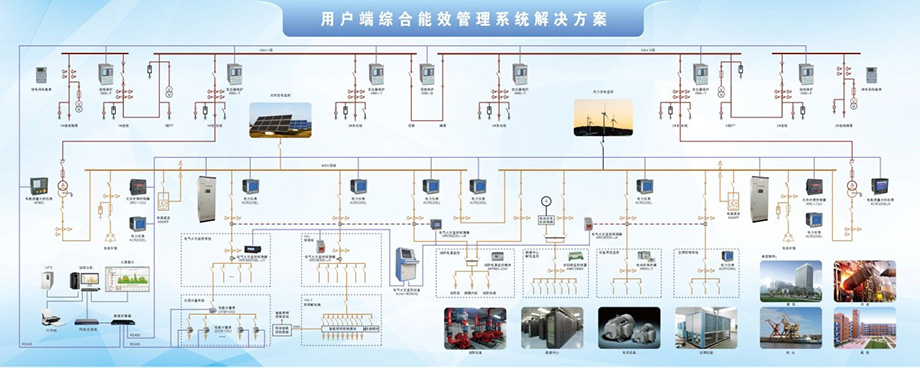

企業綜合能效管理系統包含配電監控、用水監控、新能源監測（發電風機、分布式光伏、儲能）、電能質量監測、負荷分析、用電安全、設備電源監測、能耗分析（分類分項能耗、區域能耗、部門能耗、同比環比分析比較等）等功能模塊，實現企業能效全方位的監測和預警，功能模塊可以選擇定制，支持建筑三維建模。

實時預警

實時監視漏電電流、消防設備以及重要負荷電源狀態、供配電設備的運行狀態，對出現電源電壓異常、回路剩余電流異常、電纜或母線溫度異常、微機保護裝置動作等情況及時報警，提醒運行和維護人員處理，盡早消除故障，保護用戶人身和財產安全。系統能夠?qū)ε潆娀芈窋嗦菲?、隔離開關、接地刀分、合動作等遙信變位，保護動作、事故跳閘，以及電壓、電流、功率、功率因數越限等事件進行實時監測，并根據事件等級發出告警。系統報警時自動彈出實時報警窗口，并發出聲音或語音提醒。

運行監視

系統實時監視變電所各回路出線的電流、電壓、功率、電能，剩余電流、電纜及母線運行溫度，消防設備和重要設備的電源狀態、各配電回路斷路器、隔離開關、地刀等合、分狀態等情況，圖形動態展示，人機界面友好。

能耗分析

能效管理系統支持分類分項能耗數據統計和分析功能，可以采集用電、用水、燃?xì)?、熱量冷量、工業氣體等能源消耗量，并折算標煤。同時可以追溯支路能耗、區域能耗、部門能耗的數據，進行統計分析，并進行能耗數據的同比、環比比較，每個月可自動生成能源分析報告。

電能質量分析

對企業重要回路或者對電能質量敏感的回路進行質量監測，包括：電壓合格率、三相不平衡度、2~63次諧波含量柱狀圖、功率因數曲線展示等等。對電能質量嚴重超出國家標準限制的，可以通過有源濾波、無功補償?shù)妊b置進行有效治理。

能耗報表統計

豐富的報表系統支持定時、分時段等抄表匯總統計功能，用戶可以自由查詢自系統正常運行以來任意時間段內各配電節點的用電情況，對站所進線用電量與各分支回路消耗電量的統計分析報表。該功能使得用電可視透明，并在用電誤差偏大時可分析追溯，維護計量體系的正確性。

能源流向跟蹤

能流圖能很好地反映建筑或者企業的能源消耗流向，幫助企業梳理電費消耗明細，挖掘節能潛力。

重要設備管理

系統支持對企業重要設備的信息管理，包括廠家資料、維保信息等，包括中央空調設備的能效分析、震動異常報警、新風機組濾網報警等等。
